IOB | Ventilatorkennlinie

Messergebnisse

Auswertung

Die Auswertung kann z.B. mit Microsoft Excel erfolgen. Die Textdatei mit den Messdaten wird importiert (siehe Video) und anschließend die Auswertung vorgenommen.

Teilweise ist eine iterative Bestimmung der Brechnungsgrößen erforderlich, da ein Zirkelbezug besteht.

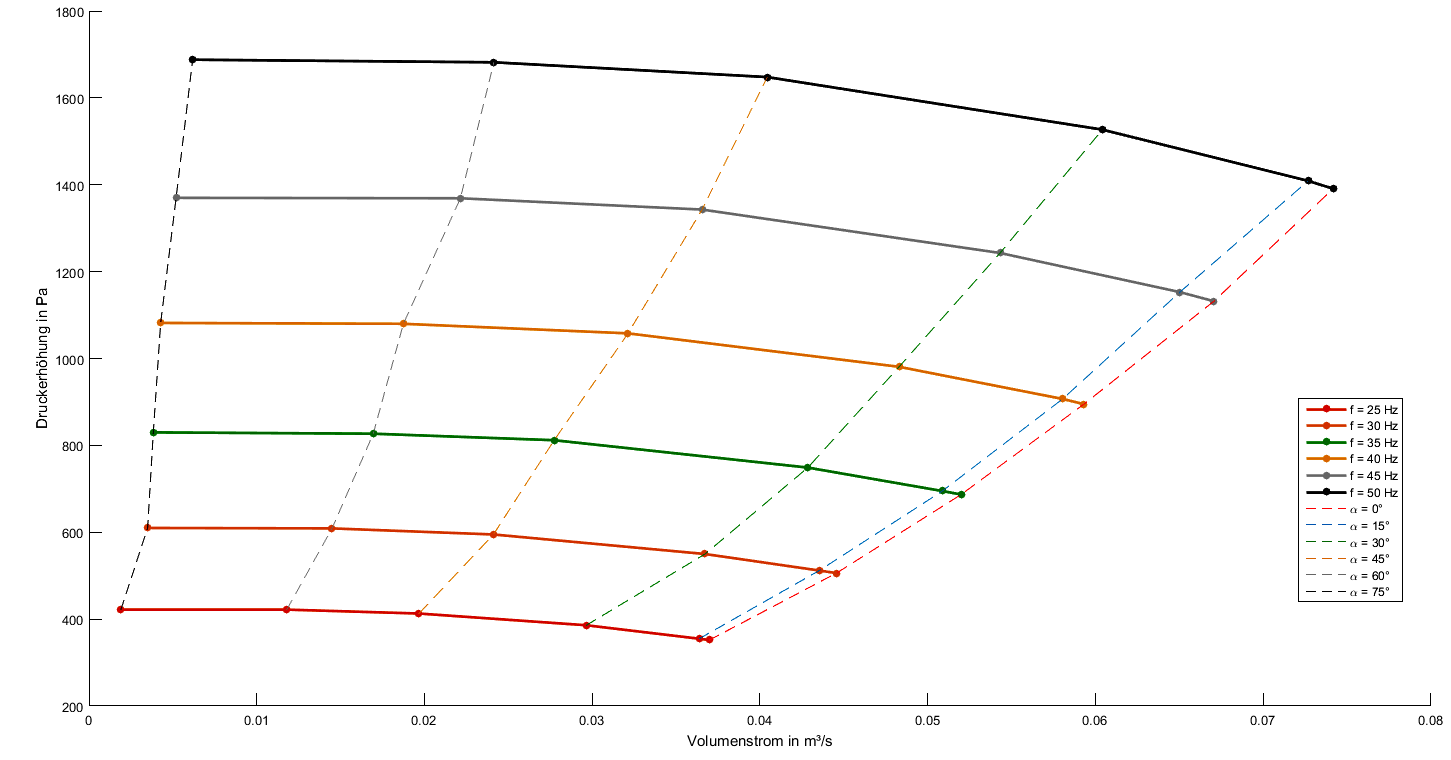

Ergebnis ist ein Diagramm wie links dargestellt, das alle vermessenen Betriebszustände sowie Ventilator- und Anlagenkennlinien gemeinsam darstellt.

Checkliste

1. Vorbereitungen: Umgebung - Druck + Temperatur

Erfassung der Umgebungsdaten

Initialisieren.
Wert für Umgebungsdruck in hPa ablesen und notieren.
Wert für Temperatur in °C ablesen und notieren.

2. Versuchsdurchführung

Parameterkonstellation 1

Gewünschten Drosselklappenwinkel einstellen.
Ventilator einschalten und erforderliche Frequenz mit den Pfeiltasten einstellen.
Laser-Drehzahlmessgerät einschalten und den sich einstellenden Wert (RPM) ablesen und notieren.
Ein paar Sekunden abwarten, damit die Strömung einen stationären Zustand erreicht.
Druckmessgerät einschalten, Initialisierung abwarten und nullen (Taste P=0).
1. Messung: Schlauch der Druckmessstelle vor der Drossel auf +-Anschluss aufstecken. Entwicklung des Messwerts einige Sekunden beobachten, Wert ablesen und notieren.
2. Messung: Schlauch der Druckmessstelle an der Messblende (MB vordere Kammer) auf +-Anschluss aufstecken. Entwicklung des Messwerts einige Sekunden beobachten, Wert ablesen und notieren.
3. Messung: Schlauch der Druckmessstelle an der Messblende (MB hintere Kammer) auf +-Anschluss aufstecken. Entwicklung des Messwerts einige Sekunden beobachten, Wert ablesen und notieren. Minuszeichen beachten!

Hinweis An MB hintere Kammer Minuszeichen beachten!
