Anschlüsse + Check

• Kugelhähne am Versuchsstand schließen und Haupthähne für Erdgas und Druckluft öffnen
• Probe einlegen und Thermoelemente verbinden
• Computer hochfahren und Messwerterfassungssoftware starten
• Messwert-Log aktivieren und Chart zurücksetzen
• Thermoelemente in Software überprüfen

Hinweis   Vor Öffnen der Haupthähne müssen die Kugelhähne geschlossen sein.

Brenner

• Ventil und Luftzufuhr am Brenner aufdrehen
• Kugelhahn öffnen und mit beiliegendem Feuerzeug den Brenner zünden

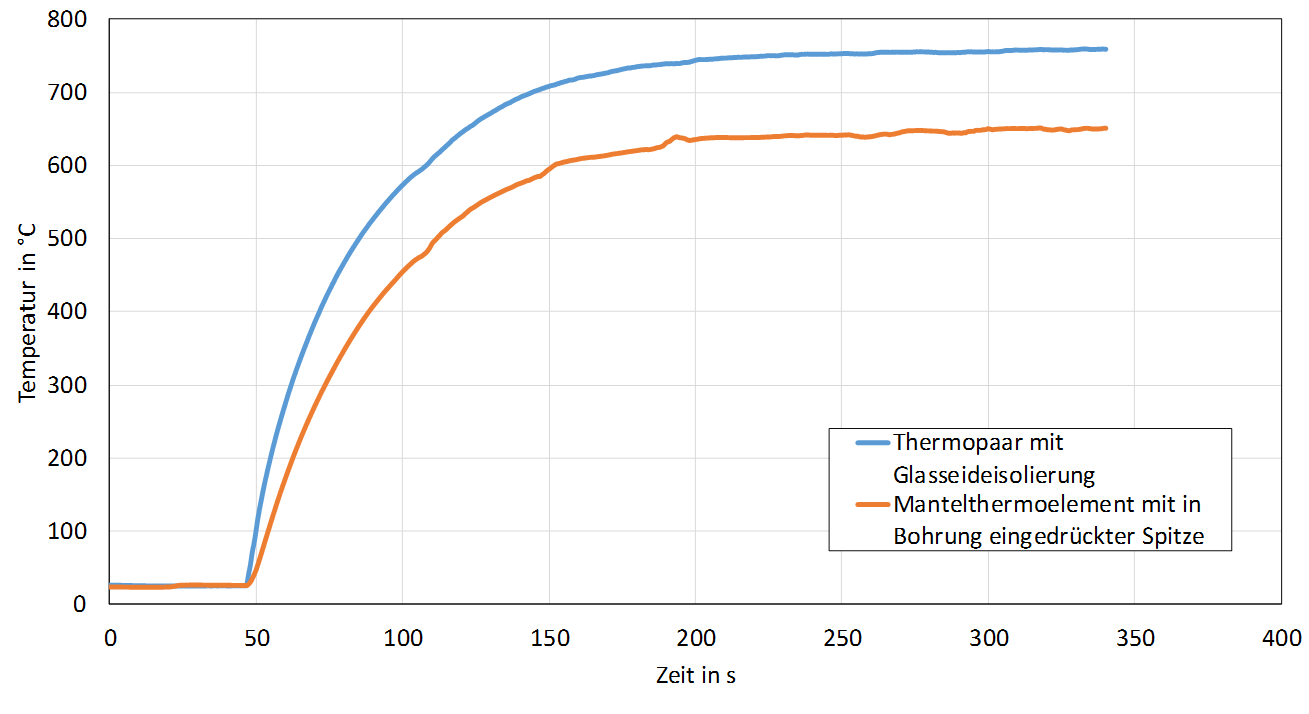

Stationär

• Aufheizen der Probe auf konstante Temperatur
• Temperaturverlauf der Thermoelemente beobachten

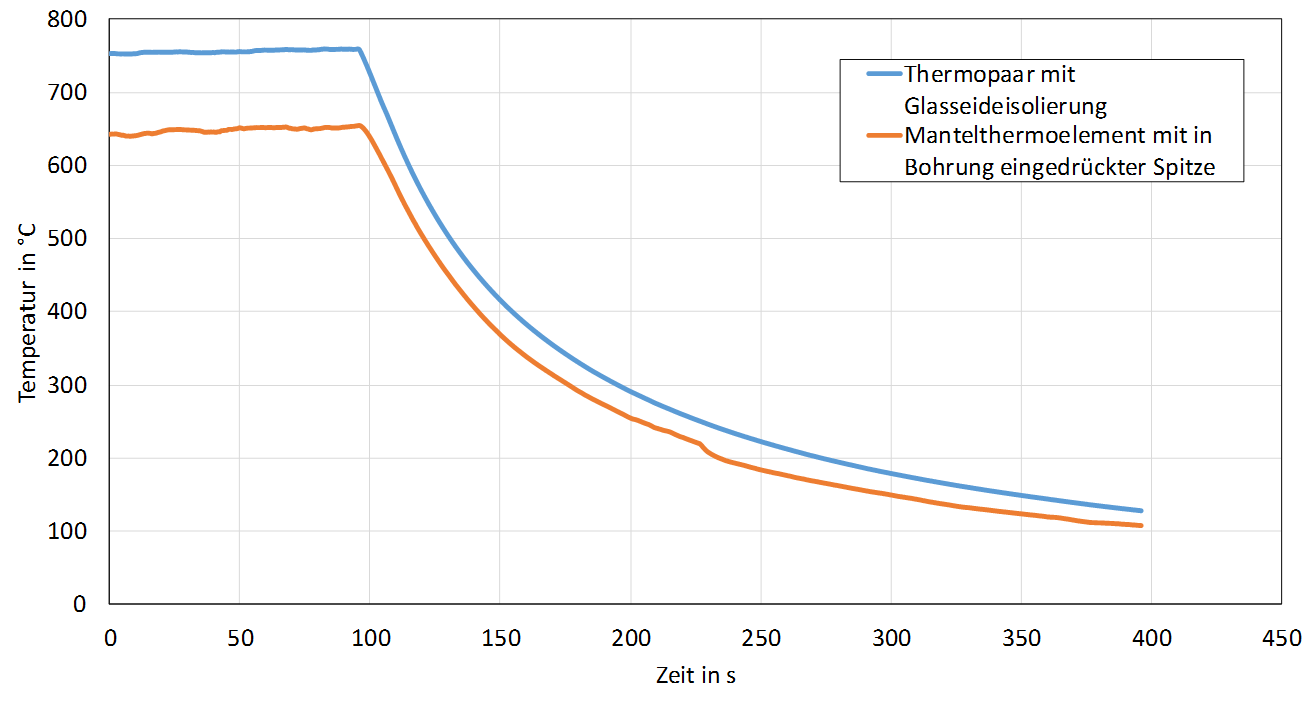

Dynamisch freie Konvektion

• Nach stationärem Aufheizen Brenner ausschalten
• Blech frei abkühlen lassen
• Temperaturverlauf der Thermoelemente beobachten

Teil 1: dynamisch erzwungen

• Nach stationärem Aufheizen Druckluftzufuhr durch Betätigen des Kugelhahns öffnen
• Abkühlung der Probe bei eingeschaltetem Brenner beobachten

Teil 2: dynamisch erzwungen

• Nach stationärem Aufheizen Brenner ausschalten
• Druckluftzufuhr durch Betätigen des Kugelhahns öffnen
• Abkühlung der Probe beobachten

Probenwechsel

• Brenner und Druckluft ausschalten
• Thermoelement-Stecker lösen
• Handschuhe anziehen, mit der Zange die Probe herausnehmen und im Probenmagazin abstellen
• Neue Probe wählen, Thermoelemente heraussuchen und mit der Zange in den Probenhalter einlegen
• Thermoelemente verbinden

Achtung  Vorsicht beim Umgang mit den heißen Proben. Die persönliche Schutzausrüstung ist anzulegen.
Beim Handling auf die Zuleitung der Thermoelemente achten.

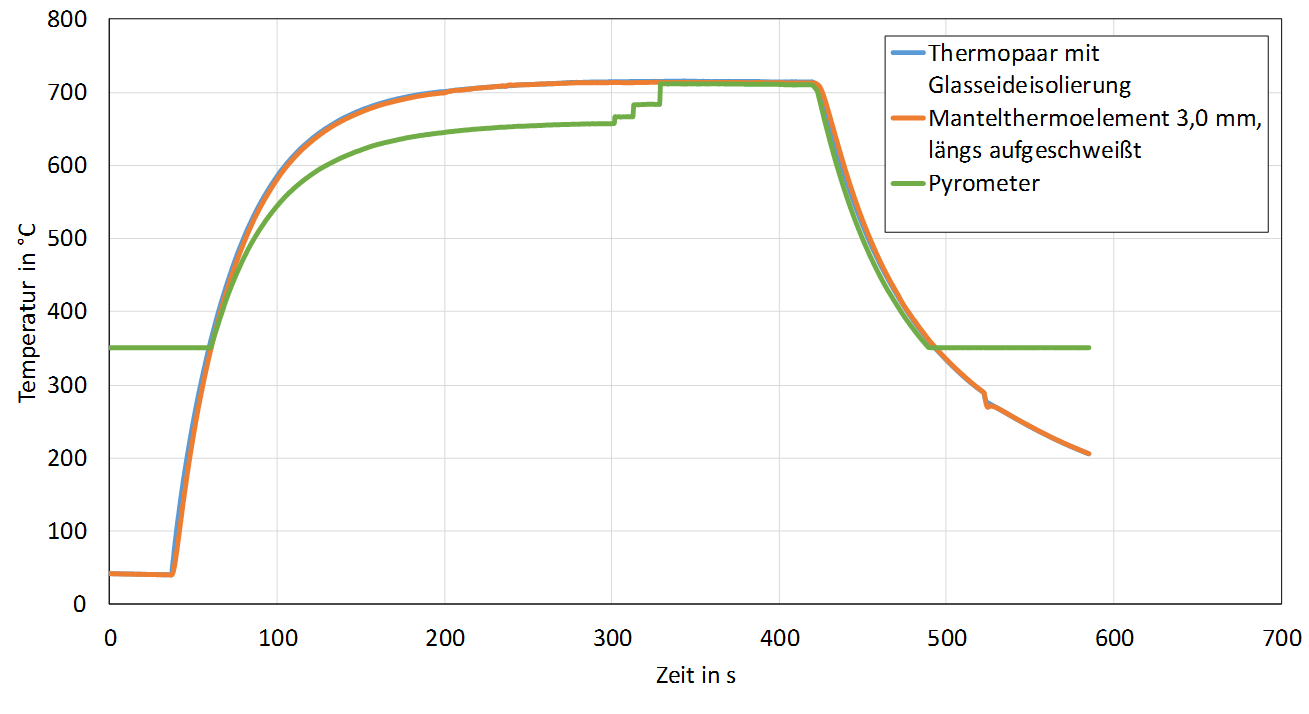

Emissionsgrad

• Pyrometer dem Chart hinzufügen
• Ausrichtung des Pyrometers mit dem Laser kontrollieren
• Emissionsgrad „Epsilon 1“ am Pyrometer einstellen bis sich die gemessenen Temperaturen von Thermoelement und Pyrometer decken

Versuchsende

• Haupthähne von Erdgas und Druckluft schließen und Druck aus den Leitungen ablassen, danach Kugelhähne am Versuchsstand schließen
• Messwerterfassung beenden
• Messwert-Log aus Ordner „logged data“ auf USB-Stick speichern
