Kalibrierung

• Kalibrierplatte in den inneren Behälter einführen.
• Kalibrierplatte exakt in der Messebene ausrichten (mittig und lotrecht).
• Kameraeinstellungen: 50 fps, ISO auf Maximum.
• Mit Autofocus Kamera auf Kalibrierplatte (= Messebene) fokussieren. Anschließend auf Manual Focus schalten.
• Kalibrierplatte muss vollständig im Kamerasucher zu sehen sein.
• Testbild aufnehmen.
• Kalibrierplatte entfernen.

Hinweis   Kamera und Stativ nach dem Fokussieren nicht mehr bewegen!

Laser

• Laser auf Stativ montieren und grob ausrichten.
• Laser mittels App einschalten.
• Lichtschnitt exakt auf die Messebene ausrichten.

ACHTUNG   Nicht direkt in den Laser schauen!

Spülgasrate

• Vor Einschalten des Massflowcontrollers überprüfen, ob Druck anliegt.
• Massflowcontroller einschalten (Steckerverbindung mit Netzteil).
• Gewünschte Spülgasraten einstellen.

Achtung  Massflowcontroller nie druckfrei betreiben.

Seeding

• Partikel-Wasser-Suspension mit Magnetrührer ansetzen.
• Einen Tropfen Spülmittel zur Senkung der Oberflächenspannung zugeben.
• Suspension im Bereich des Spülflecks in das Modell füllen.

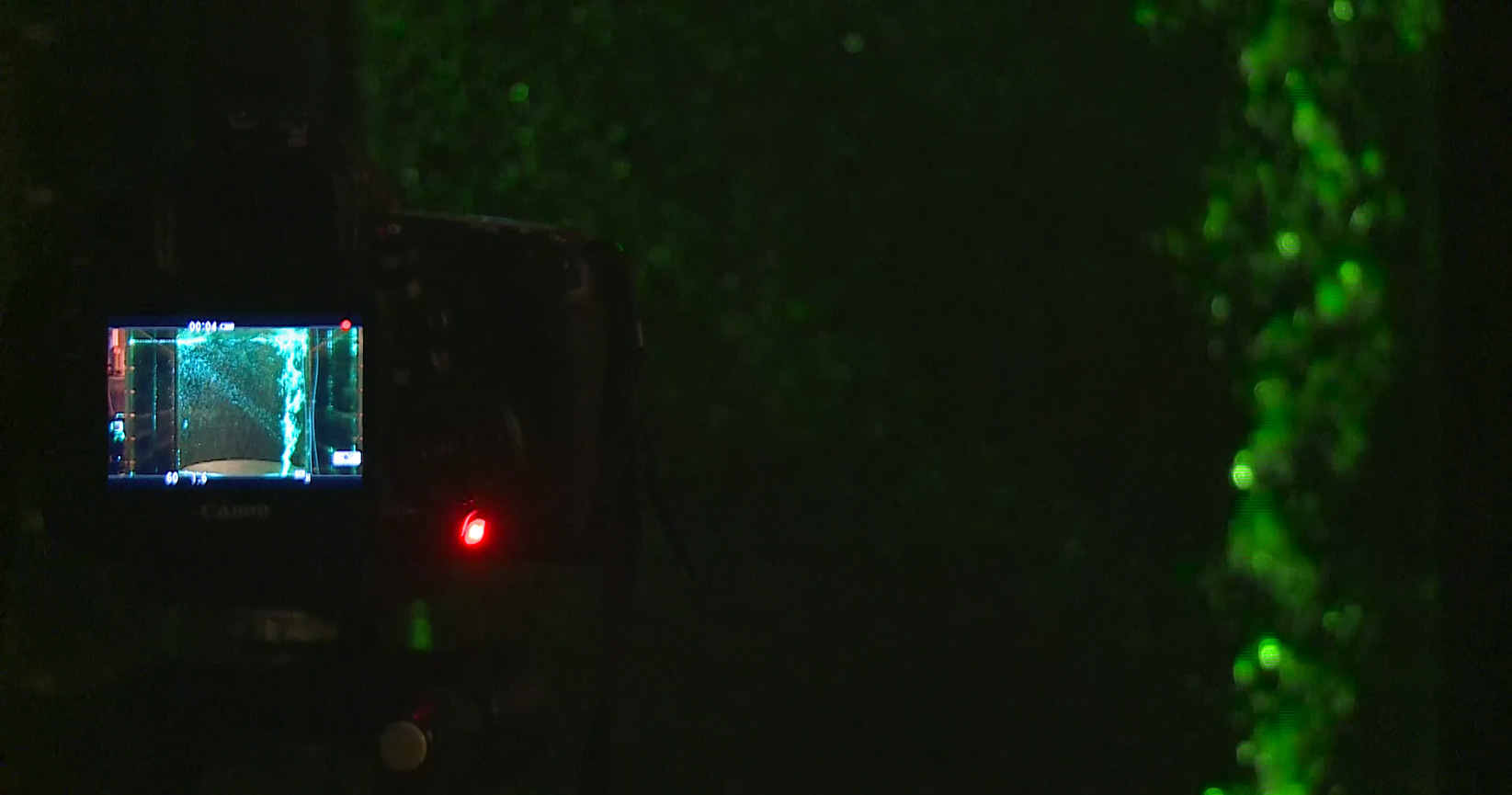

Videoaufnahme

• Kamera auf Videomodus geschaltet?
• Für einige Sekunden aufnehmen.

Hinweis  Höhere Aufnahmedauer steigert die Genauigkeit, verlängert aber die Auswertezeit.

Übersicht

• Einzelbilder aus entsprechendem Ordner importieren ( Load Images).
• Schaltfläche Sequencing style 1-2, 2-3, 3-4 ... muss ausgewählt sein!
• Bildausschnitt wählen.
• Image preprocessing: Auswirkung der gewählten Parameter über Preview current frame kontrollieren.
  Tracerpartikel sollten möglichst scharf abgebildet sein.
• PIV Settings: Größe des Auswertefensters festlegen.
  Kleinere Fenster führen zu feinerer Vermessung der Strömung. Bei zu kleinen Fenstern wird Partikelverschiebung möglicherweise nicht mehr erkannt.
• Auswertung starten mittels Analyse!
• Falsche Zuordnungen reduzieren. Dazu unter Vector Validation alle Vektoren entfernen, die zu weit vom Mittelwert abweichen.
• Messergebnisse auf metrische Skala übertragen. Dazu Kalibrierimage laden und Abstand zwischen zwei Markerpunkten messen.
  Durchmesser Marker 1 cm, Abstand 1,5 cm. Abstand zwischen 2 Bildern (bei 50 fps): 20ms.

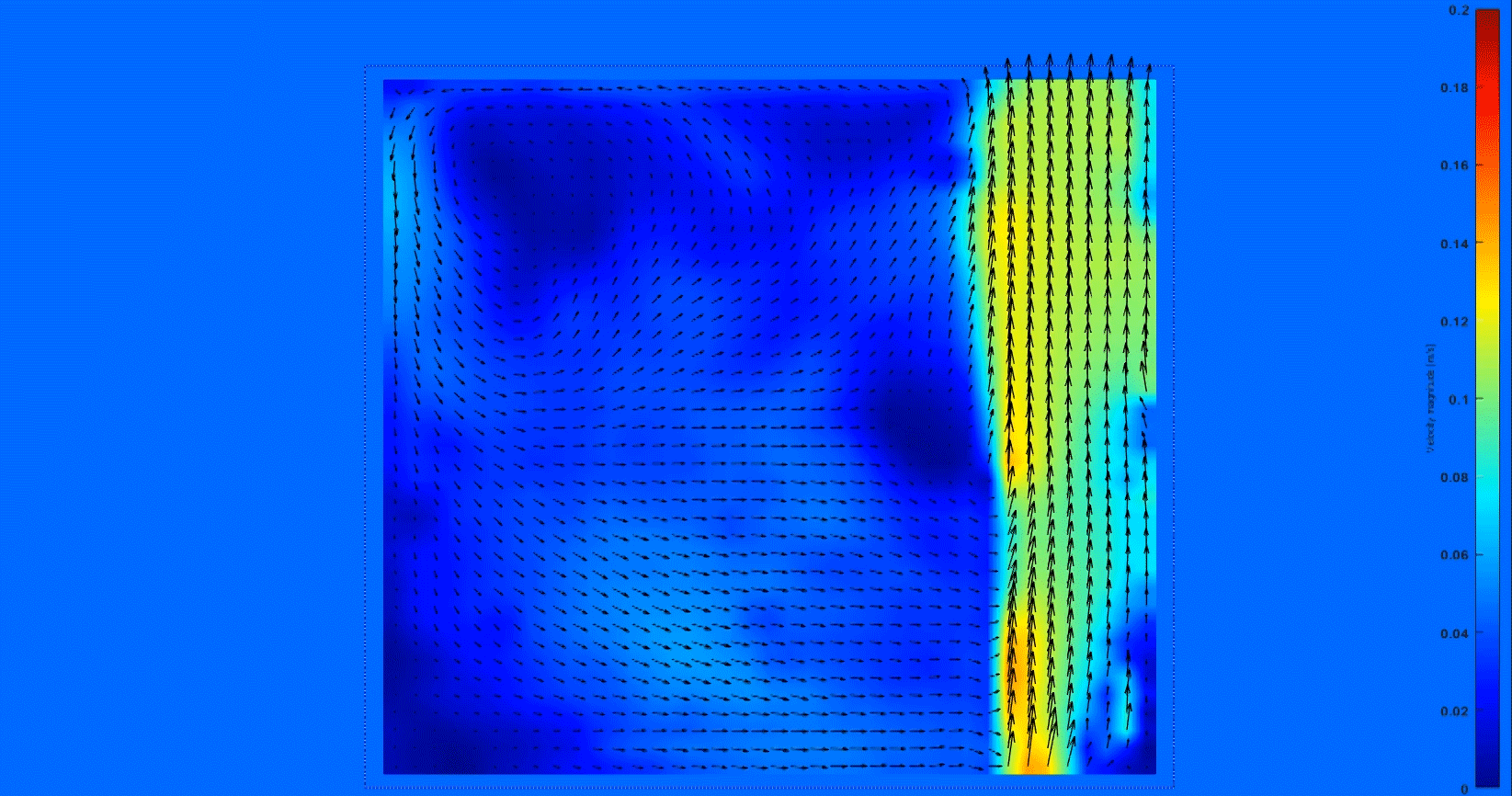

• Strömungsbild mittels Plot anzeigen lassen. Anzeigeparameter optimieren. Strömungsbild mittels Calculate mean vectors erzeugen.
