Nullen

• Testo einschalten und nullen.

Hinweis
Zur Vordruckmessung: Schlauch auf den positiven Anschluss stecken.
Zur Wirkdruckmessung: zweiten Schlauch auf den negativen Anschluss stecken.

Vorgehen

Für Erdgas und Primärluft müssen die Vor- und Wirkdrücke erfasst werden. In beiden Fällen wird an der jeweiligen Messblende am Brenner gemessen.

• Schlauch auf positiven Anschluss des genullten Testos stecken.
• Das Schlauchende mittels Schnellkupplung an die Plus-Seite der Messblende aufstecken.
• Wert für den Vordruck ablesen und notieren.
• Zweiten Schlauch auf negativen Anschluss des Testos stecken.
• Das Schlauchende mittels Schnellkupplung an die Minus-Seite der Messblende aufstecken.
• Wert für den Wirkdruck ablesen und notieren.

ACHTUNG   Beim Aufstecken der Schnellkupplung muss auf ein deutliches Einrasten des Steckers geachtet werden.

Mass Flow Controller (MFC)

• Durchflussrate am MFC ablesen und notieren.

Hinweis  Auf die Einheiten achten.

Vorgehen

Für die Messung des dynamischen Drucks der Kühlluft muss eine Person auf das Podest steigen.

• Das Schlauchende des dort bereits verlegten Schlauchs auf den positiven Anschluss des genullten Testos stecken.
• Wert für den dynamischen Druck ablesen und notieren.

ACHTUNG   Vorsicht an der Leiter!

Optimieren

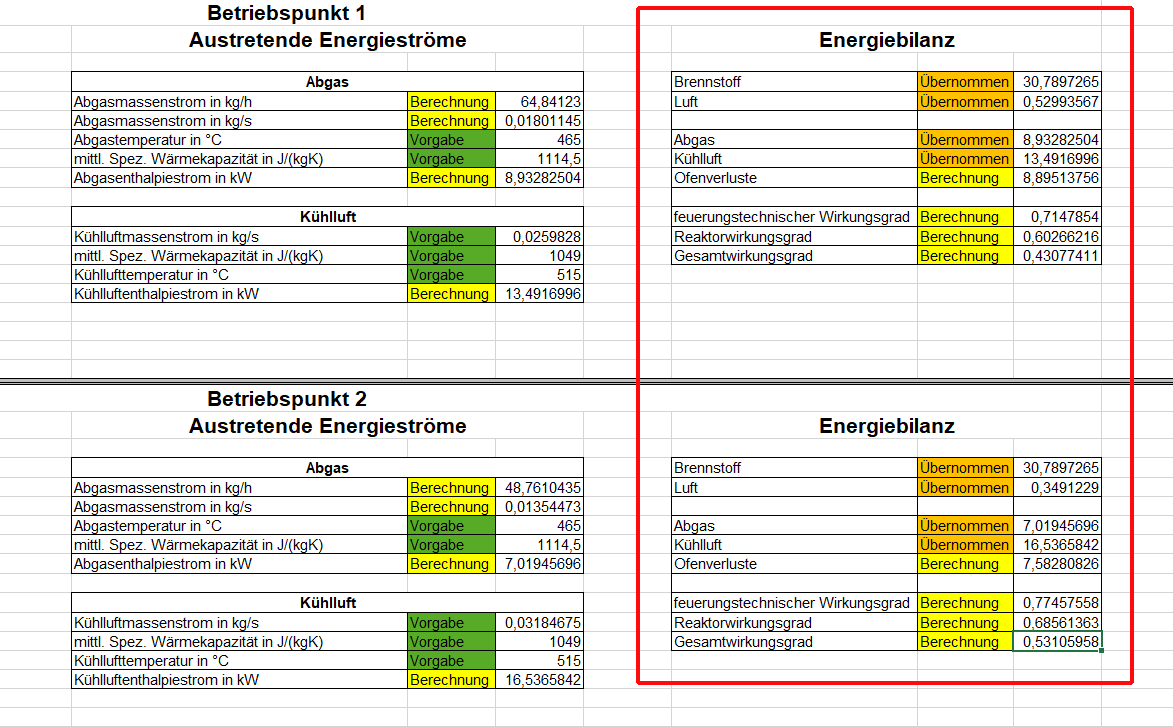

Mit Hilfe der aufgenommenen und weiterer Messwerte (Bedienoberfläche der Anlagensteuerung) wird die Energiebilanz aufgestellt und der Wirkungsgrad bestimmt. Benutzen Sie dazu die bereitgestellten Excel-Tabellen.
Im diesem Schritt soll der Ofen optimal eingestellt werden.

• Über die Bedienoberfläche die Primärluftfrequenz verändern. Dabei vorsichtig zu Werke gehen und die Anzeigen im Blick behalten.

Messungen und Berechnungen

Sobald der Ofen wieder im stationären Zustand läuft folgende Druckmessungen und Berechnungen wiederholen:

• Vor- und Wirkdrücke für Erdgas und Primärluft messen und notieren.
• Durchflussrate der Sekundärluft am MFC ablesen und notieren.
• Dynamischen Druck der Kühlluft messen und notieren
• Energiebilanz und Wirkungsgrad mit Hilfe der aufgenommenen und abgelesenen Messwerte berechnen.

Hinweis  Die Anlage wird vom Assistenten runtergefahren.
