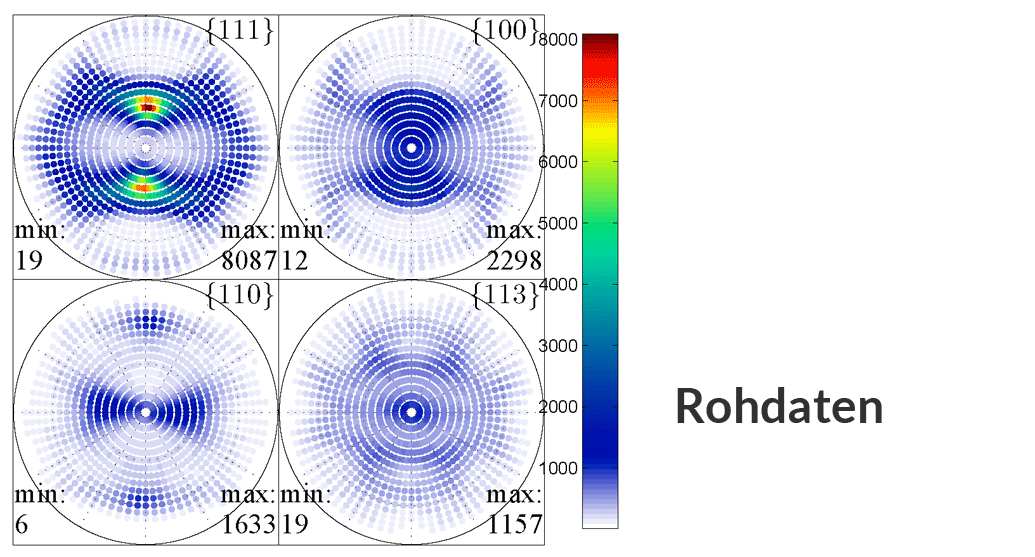

Das Rohdatendiagramm zeigt die reflektierten Intensitäten an den einzelnen Messpunkten im Abstand von 5° in Richtung α und
β.
Zur Auswertung wird mit einer passenden Funktion gefittet, um auch zwischen
den Messpunkten Werte und so eine kontinuierliche Intensitätsverteilung
zu erhalten.
Diese Darstellung wird zur besseren Übersicht dann noch einmal vereinfacht.
Zwei Beispielplots im Anhang.

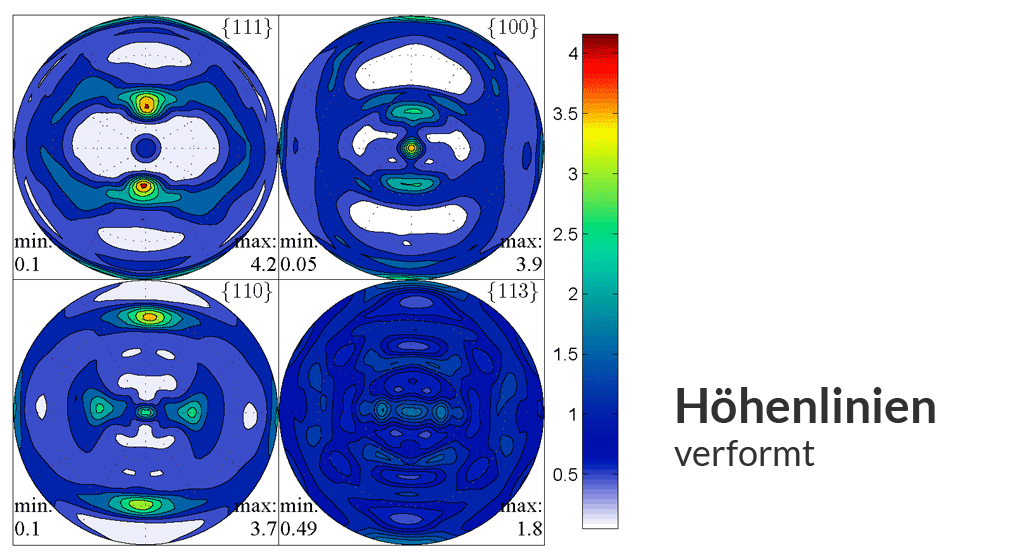

Deutlich zu erkennen sind die Peaks bei Orientierungen der β-Faser, z.B.
unter- bzw. oberhalb des Zentrums der
<111>-Polfigur.
An diesen Stellen überlagern sich die Peaks mehrerer für die Verformungstextur
typischer Orientierungen (Ms-, Cu- und S-Lage).

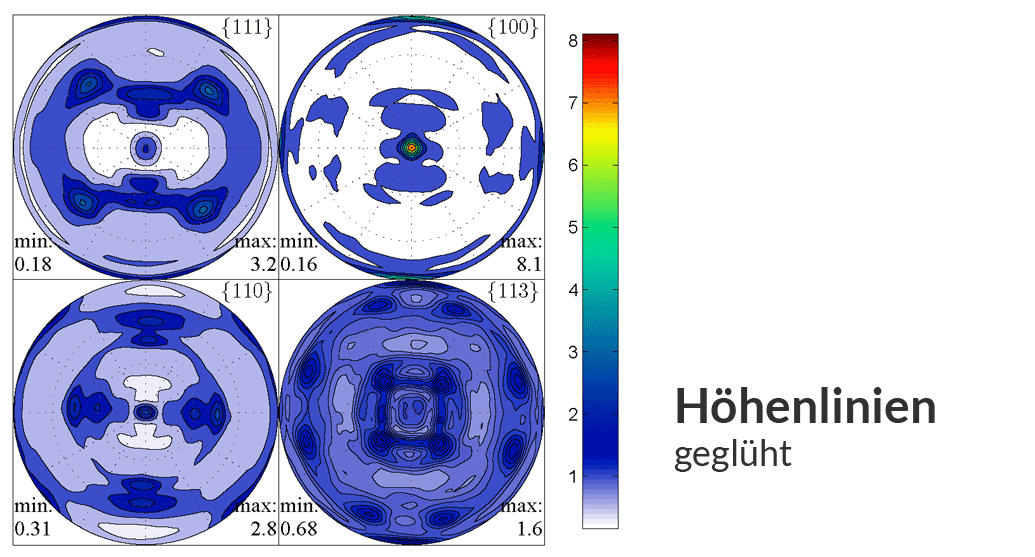

Nach dem Glühen sind die Körner mit β-Faser Orientierung weitgehend zugunsten
von Würfel-Lage orientierten Körnern verschwunden.
Entsprechend verschieben sich die Peaks in den Polfiguren.
In der
<111>-Polfigur entstehen beispielsweise vier statt der vorigen zwei Peaks.
Um die Verformungstextur zu rekristallisieren werden zwei Proben wärmebehandelt. Eine Vergleichsprobe bleibt unbehandelt.
Achtung Schutzhandschuhe benutzen!
Achtung Alle Arbeiten nur unter einem Abzug mit Schutzhandschuhen und -brille.
Arbeitsplatz bitte sauber hinterlassen. Danke!
Achtung Berühren Sie die gereinigten Proben nur mit Schutzhandschuhen.
Info Wegen der Dauer eines kompletten Durchlaufs werden wir im Praktikum mit Beispieldateien arbeiten.
