Einkristallplastizität
Praktikum Werkstoffkunde

Durchführung

Gliederung:

Sie können die Listenelemente als Kapitel-Navigation benutzen.

Messergebnisse

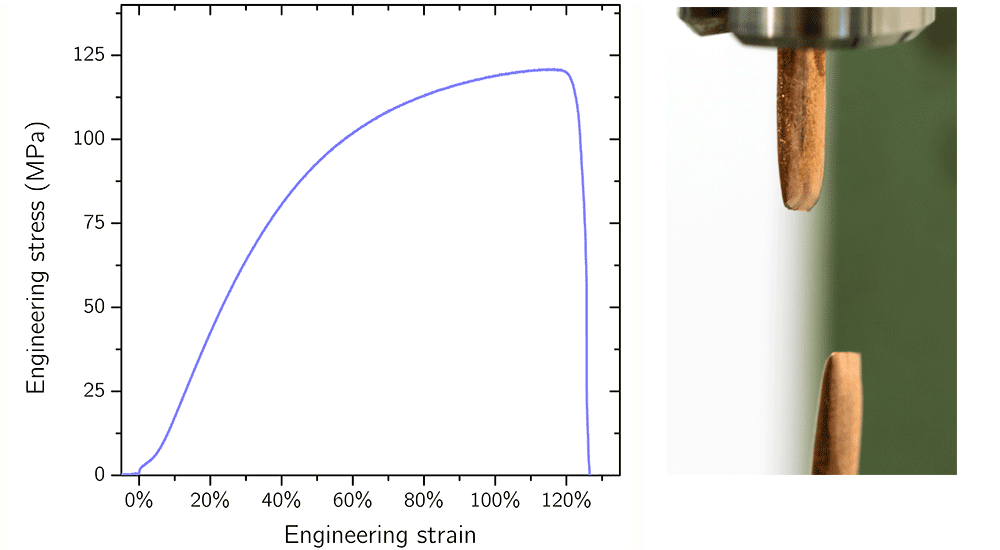

kurve

Messergebnis

Aus den im Zugversuch erhobenen Daten Kraft und Zeit sollen technische Spannung-Dehnung-Kurven mit den technologisch relevanten Kennwerten sowie wahre Spannung-Dehnung-Kurven, auch als Fließkurve bezeichnet, erstellt werden.

Auswertemöglichkeiten:

  • PC-gestützte Auswertung der Laue-Reflexe
  • Manuelle Auswertung der Laue-Reflexe
    Die manuelle Auswertung ist nicht Bestandteil des Praktikums und wird zu einem späteren Zeitpunkt hier integriert.

Auswertung

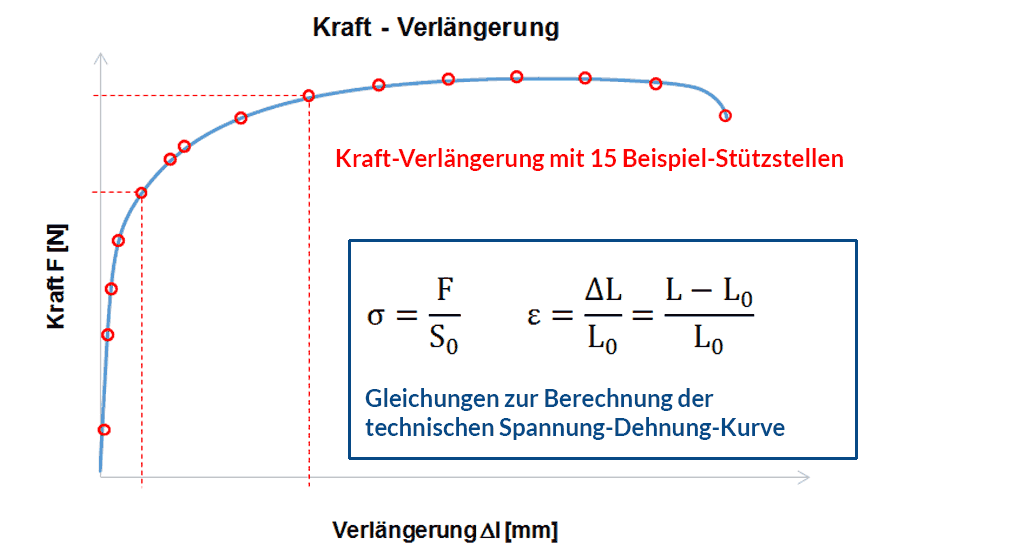

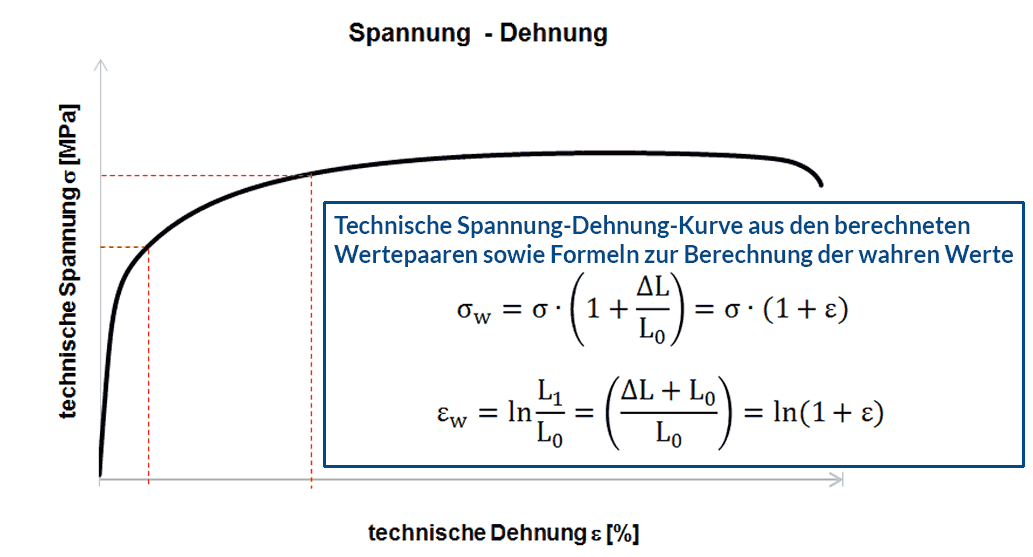

Aus den erhobenen Daten Kraft und Verlängerung sollen technische Spannung-Dehnung-Kurven mit den technologisch relevanten Kennwerten sowie wahre Spannung-Dehnung-Kurven (=Fließkurve) erstellt werden.

Übung

Checkliste

Die einzelnen Schritte:

1. Probenvorbereitung: Anätzen

Anätzen:

Achtung Alle Arbeiten nur in kompletter Schutzausrüstung.

  • Kontrolle: Absaugung in Betrieb?
  • Anätzen der Probe in Salpetersäure
  • Abspülen mit Wasser unter dem Abzug
  • Säure zurückstellen, Ätzlösung entsorgen
  • Alle verwendeten Geräte unter Wasser reinigen

Bitte den Arbeitsplatz sauber hinterlassen. Danke.

2. Messen der Probendimensionen

Benutzen Sie den Messschieber:

Achtung Probe mit dem Messschieber nicht verkratzen.

  • Probenlänge und -durchmesser bestimmen
  • Werte notieren

3. Durchführung des Zugversuchs

Zugversuch:

  • Untere Einspannung nach oben fahren: Probe muss ohne Probleme einzuspannen sein.
  • Vorschubgeschwindigkeit einstellen
  • Probe exakt mit Zugachse ausrichten
  • Messung starten
  • Probe beobachten und notieren:
    • Verformung
    • Querschnitt
    • Homogenität
    • Gleitlinien
    • Instabilität
