Seigerung
Praktikum Werkstoffcharakterisierung

Durchführung

Kapitel:

Sie können die Listenelemente als Kapitel-Navigation benutzen.

Messergebnisse

Exportdatei

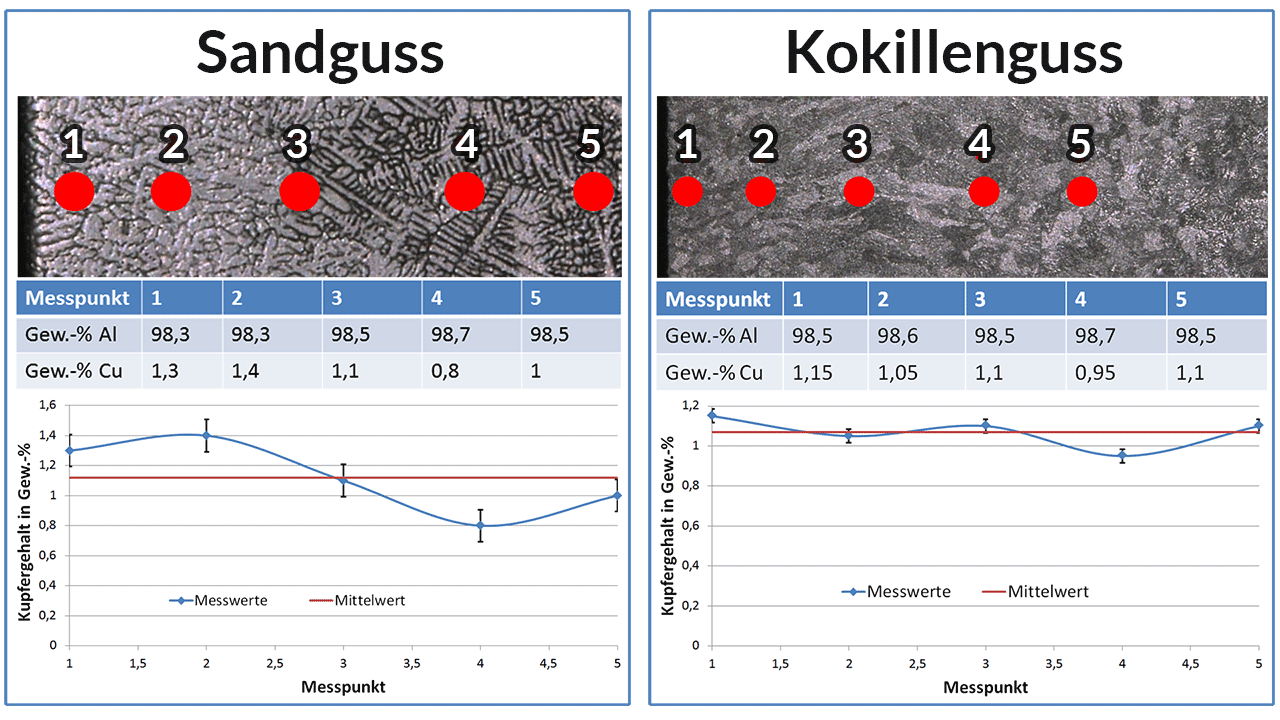

Beispielhafte Auswertung der Daten der Funkenspektralanalyse

Messergebnis

Die Auswertung der Analysen soll mittels Excel erfolgen, wobei zu den Messungen jeweils der mittlere Fehler der Einzelmessungen angegeben werden muss.

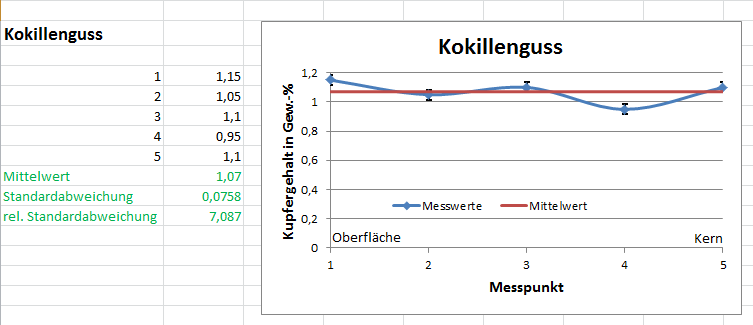

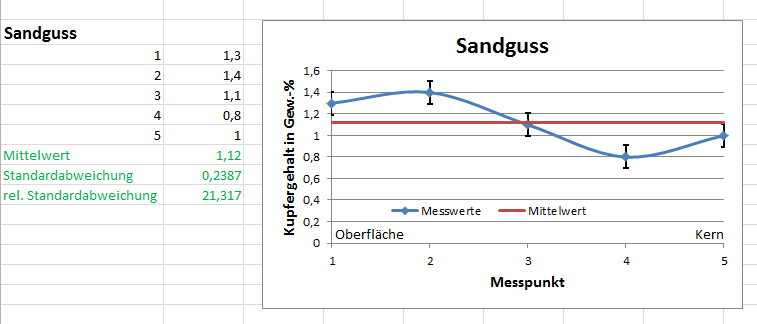

Links ist beispielhaft die Kupferkonzentration über die Breite des Werkstücks von außen nach innen gemessen worden.

Mittels der Diagramme kann Aussage über die Seigerung von Kupfer im Aluminiumguss getroffen werden.

Einzelergebnisse

Streuungsmaße werden genutzt um einzuschätzen, ob der Mittelwert einer Erhebung tatsächlich repräsentativ ist.
Das wichtigste Werkzeug ist dabei die Standardabweichung. Sie beschreibt die Abweichung der Elemente einer Zahlenmenge von einem Erwartungswert. Dieser Erwartungswert kann dabei ein von aussen bestimmter Wert sein oder als Mittelwert der Zahlenmenge oder nur als Mittelwert einer Teilmenge aus der ursprünglichen Zahlenmenge gebildet worden sein.

Übung

Checkliste Schritt für Schritt

Vorbereitungen

Vorbereitungen

Fertige Sandgussform steht für den Versuch zur Verfügung

  • Anlegen der Schutzausrüstung
  • Sorgfältiges Erwärmen aller Gussformen
  • Formen gut erreichbar bereit stellen

Achtung Während der Arbeit am Ofen komplette Schutzausrüstung tragen!

Schmelzen und Legieren

Schmelzen und Legieren

  • Aluminiumblöcke sorgfältig im Tiegel vorlegen. Problemloses Nachrutschen muss sichergestellt sein!
  • Thermoelement neben Tiegel platzieren
  • Ofen einschalten
  • Abwarten bis Aluminium komplett geschmolzen ist (Liquidustemperatur 660°C)
  • Temperatur auf 900°C erhöhen
  • Kupferfolie in Schmelze einbringen und mit Graphitstab umrühren

Achtung Während der Arbeit am Ofen komplette Schutzausrüstung tragen!

Probenahme

Probenahme

  • Löffel auf Schmelze erwärmen
  • Nach Umrühren mit Löffel Probe entnehmen und in Form füllen
  • Probe aus Form schlagen
  • Probe abkühlen
  • Probe in Werkstatt abdrehen/fräsen lassen
  • Probe zur Analyse bringen

Achtung Während der Arbeit am Ofen komplette Schutzausrüstung tragen!

Abgießen

Abgießen

Analyseergebnis OK? Dann...

  • Tiegel mit Zange aus Ofen entnehmen
  • Tiegel mit Gießschnauze nach vorne in Vergießvorrichtung einsetzen
  • Tiegel mit Bolzen gegen Herausfallen sichern
  • Schmelze vorsichtig in Sandform und Stahlkokille einfüllen
  • Restschmelze in Masselform abgießen
  • Genügend Abkühlzeit abwarten!
  • Sandform auseinanderschrauben und zerschlagen
  • Stahlkokille auseinanderbauen
  • Gussformen in Werkstatt längs sägen und fräsen lassen
  • Proben zur Analyse bringen

Achtung Während der Arbeit mit der Schmelze komplette Schutzausrüstung tragen!
