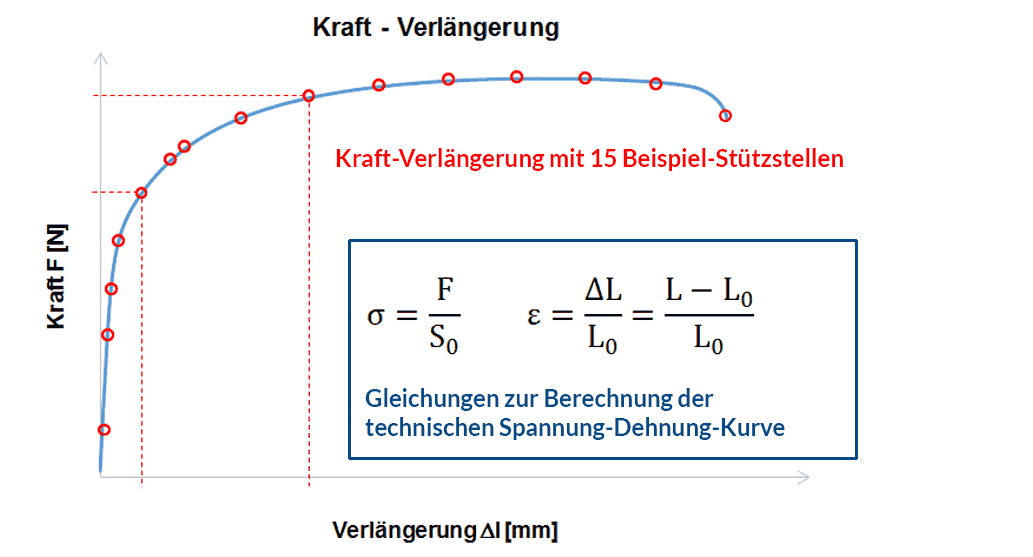

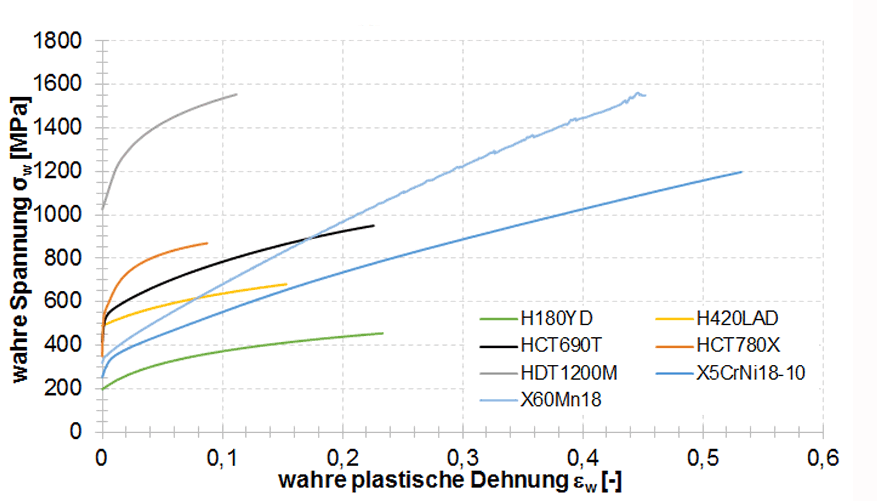

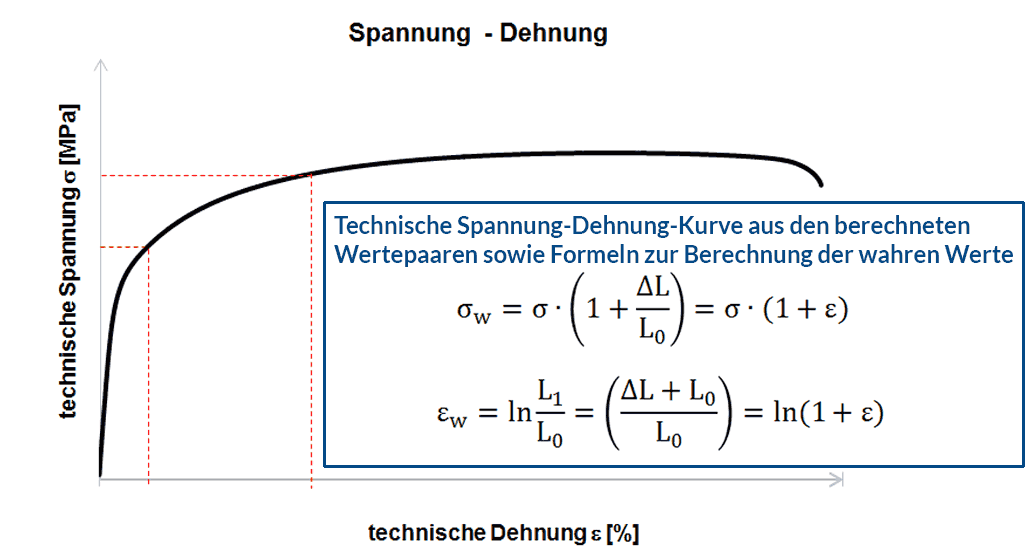

Aus den im Zugversuch erhobenen Daten Kraft und Verlängerung sollen technische Spannung-Dehnung-Kurven mit den technologisch relevanten Kennwerten sowie wahre Spannung-Dehnung-Kurven, auch als Fließkurve bezeichnet, erstellt werden.

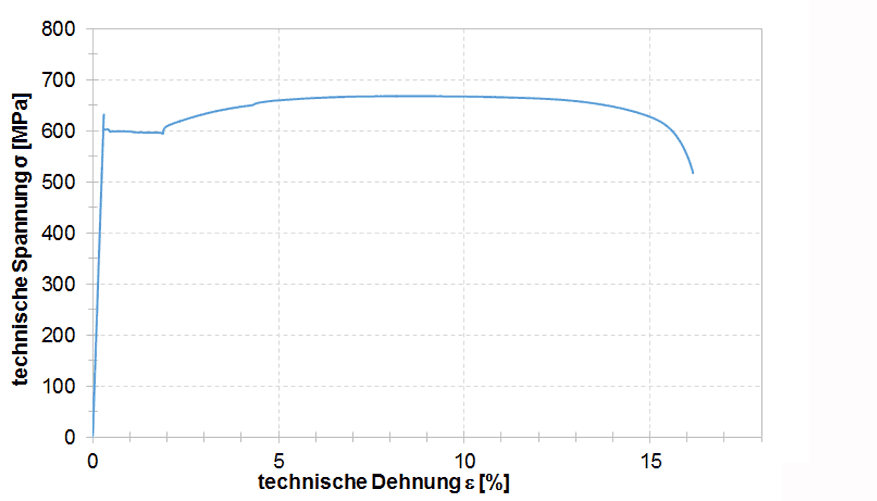

Technische Spannung-Dehnung-Diagramme:
Aus den erhobenen Daten Kraft und Verlängerung sollen technische Spannung-Dehnung-Kurven mit den technologisch relevanten Kennwerten sowie wahre Spannung-Dehnung-Kurven (=Fließkurve) erstellt werden.

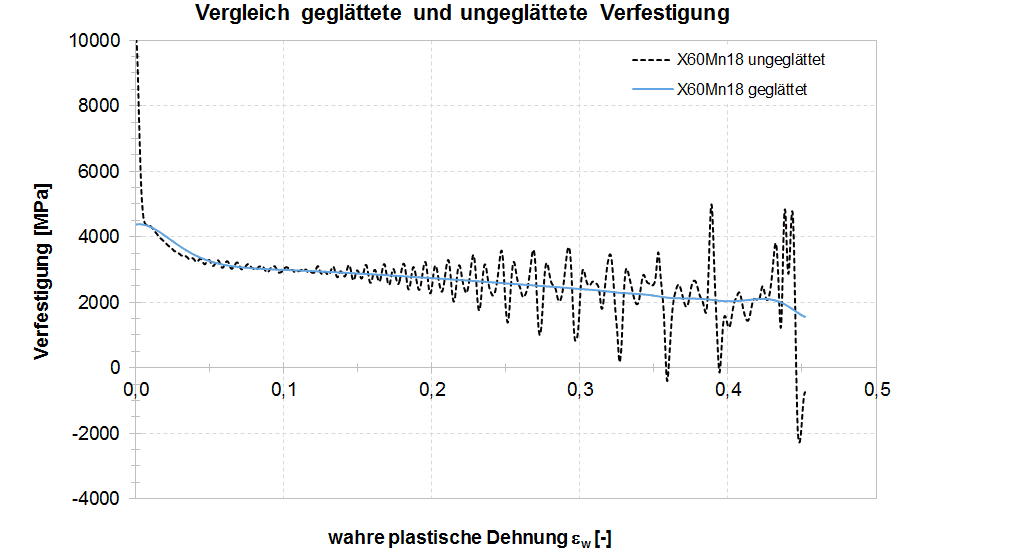

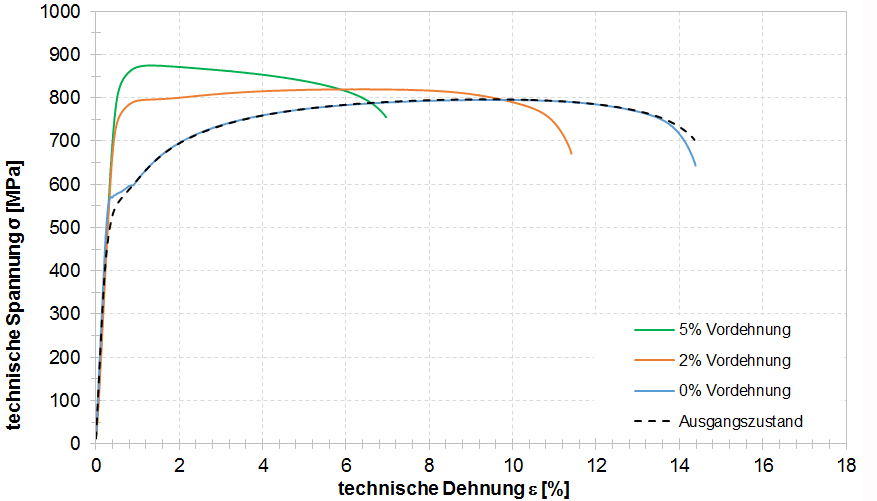

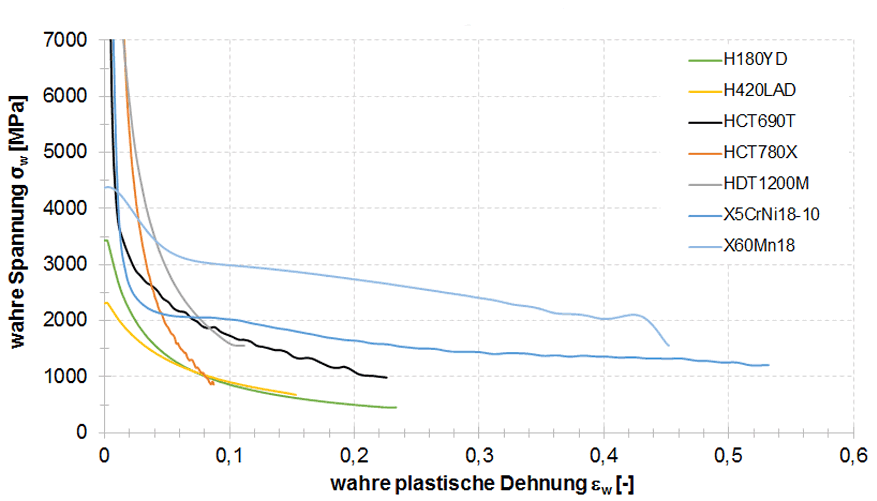

Lernen Sie weitere Beispiele kennen:
Um Messfehler und Verletzungen zu vermeiden sollten Sie das Werkstück sorgfältig entgraten. Sie verhindern so zusätzlich, dass die Gummis, die nachher die Stahlstift-Markierungen halten, nicht beschädigt werden.
Achtung Die Kanten nicht rund schleifen!
Achtung Zu Beginn Messschieber kalibrieren!
Jeweils mehrere Messungen vornehmen und die gemittelten Werte notieren.
A) Bringen Sie zunächst mit der Schablone Markierungspunkte auf.
B) Markieren Sie die Messlänge mit Hilfe der Gummis und zweier Stahlstifte.
C) Kontrollieren Sie den vorgeschriebenen Abstand (80mm)
A) Eingeben der zuvor gemessenen, gemittelten Probendimensionen
B) Anfangs-/Startlast = 0
A) Probenbreite und -dicke an den Drehreglern einstellen.
B) Probe gerade in die Klemmhalterung der Zugprüfmaschine drücken.
C) Hydraulisch oder durch Festziehen der Schrauben Probe sichern.

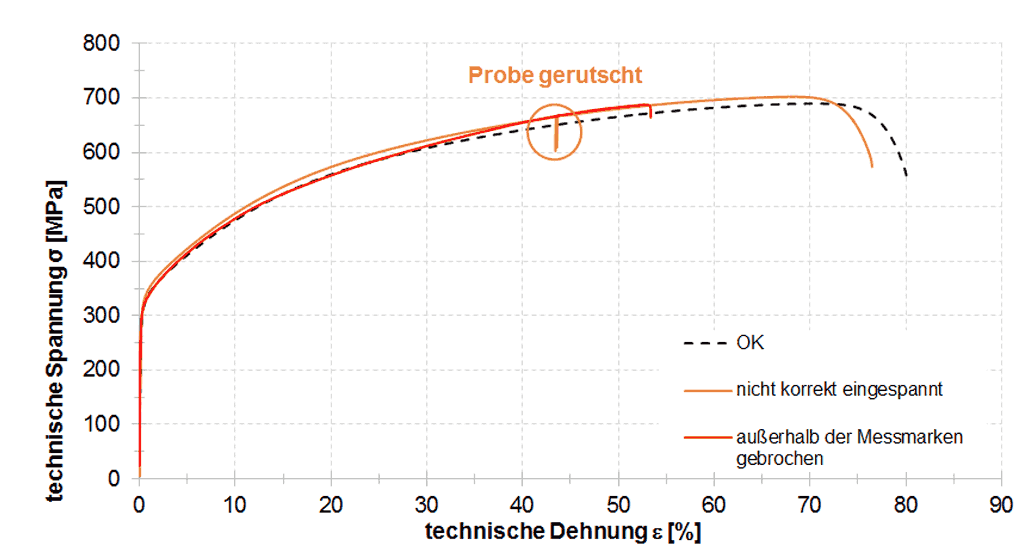

D) Im visuellen Messfeld kontrollieren (linker Monitor), ob Probe gerade eingespannt ist.
E) Ggf. korrigieren.
A) Verformungsgeschwindigkeit auf einem von der Norm festgelegten Wert (~ 0.002 s -1) ?
B) Versuch starten (Taste "Start")
A) Lösen der Spannzylinder und entnehmen der Probenabschnitte.
B) Probenstücke zusammentapen und beschriften.
