Zähigkeit
Praktikum Werkstoffcharakterisierung

Durchführung

Folgende Schritte sind nötig:

  • Vorbereitungen
    • Arbeitsmaterialien, Schutzausrüstung komplett?
    • Proben in Probenhalter schieben
  • Temperieren der Proben in Stickstoff
    • Schutzausrüstung anlegen
    • Flüssigstickstoff in die Nähe des Styroporbehälters bringen
    • Stickstoff in Styropormulde einfüllen
    • Stickstoffbehälter sorgfältig verschließen und wegstellen
    • Probe samt Probenhalter mit Zange vorsichtig in Stickstoff legen
    • 20 Min. kühlen
  • Temperieren der Probe in Klimakammer
    • Klimakammer einschalten
    • Thermostat auf gewünschte Temperatur einstellen
    • Hahn für Stickstoffzufuhr öffnen
    • Schutzausrüstung anlegen
    • Probe samt Probenhalter mit Zange in Klimakammer legen
    • 20 Min. abkühlen (bis gewünschte Temperatur erreicht ist)
  • Leerversuch
    • Pendelhammer in obere Stellung bringen und einrasten
    • Sitz der Sicherung sorgfältig kontrollieren
    • Schleppzeiger auf Null setzen
    • Sicherung lösen
    • Pendelhammer abbremsen
    • Reibung kontrollieren
  • Versuch bei Raumtemperatur
    • Pendelhammer in obere Stellung bringen und einrasten
    • Sitz der Sicherung sorgfältig kontrollieren
    • Schleppzeiger auf Null setzen
    • Software starten, Probenbezeichnung eingeben, "Versuch starten"
    • Probe 1 zwischen Widerlager legen
    • Sicherung lösen
    • Kerbschlagarbeit ablesen und in Software eingeben
  • Versuch bei -196°C
    • Pendelhammer in obere Stellung bringen und einrasten
    • Sitz der Sicherung sorgfältig kontrollieren
    • Schleppzeiger auf Null setzen
    • "Neuen Versuch starten", Probenbezeichnung eingeben, "Versuch starten"
    • Probe 2 aus Stickstoffbad nehmen und zügig zwischen Widerlager legen
    • Sicherung lösen
    • Kerbschlagkraft ablesen und in Software eingeben
  • Versuch bei -85°C
    • Pendelhammer in obere Stellung bringen und einrasten
    • Sitz der Sicherung sorgfältig kontrollieren
    • Schleppzeiger auf Null setzen
    • Software starten, Probenbezeichnung eingeben, "Versuch starten"
    • Probe 3 aus Klimaschrank holen und zügig zwischen Widerlager legen
    • Sicherung lösen
    • Kerbschlagkraft ablesen und in Software eingeben

Sie können die Listenelemente als Kapitel-Navigation benutzen.

Unterpunkte zu den Listenelementen finden Sie hinter dem Symbol

Messergebnisse

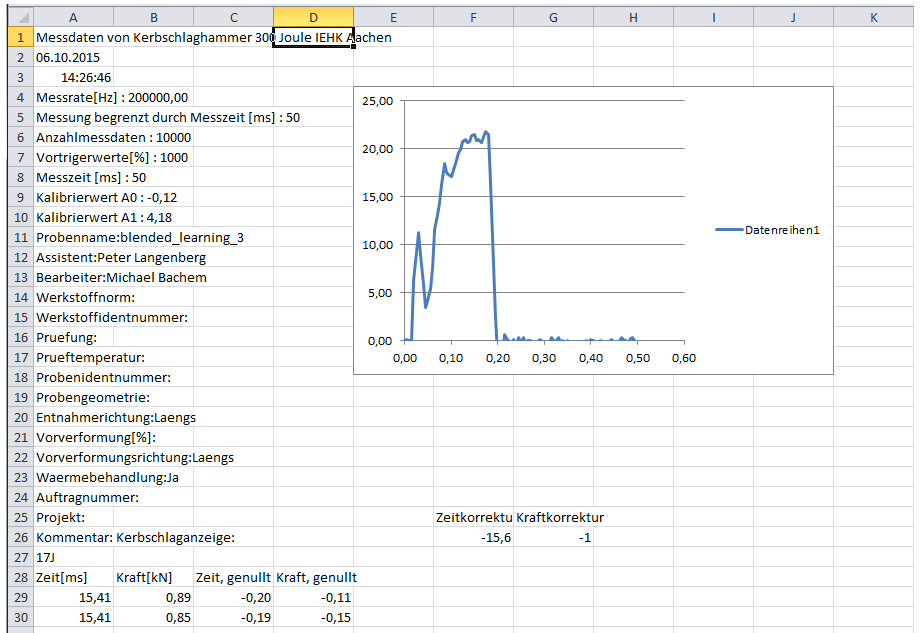

Exportdatei

Kerbschlagarbeit bei unterschiedlichen Temperaturen

Messergebnis

Im Praktikum wird die Zähigkeit von Proben bei unterschiedlichen Temperaturen per Kerbschlag-Biegeversuch untersucht.
Die ermittelten Werte sollen interpretiert werden.

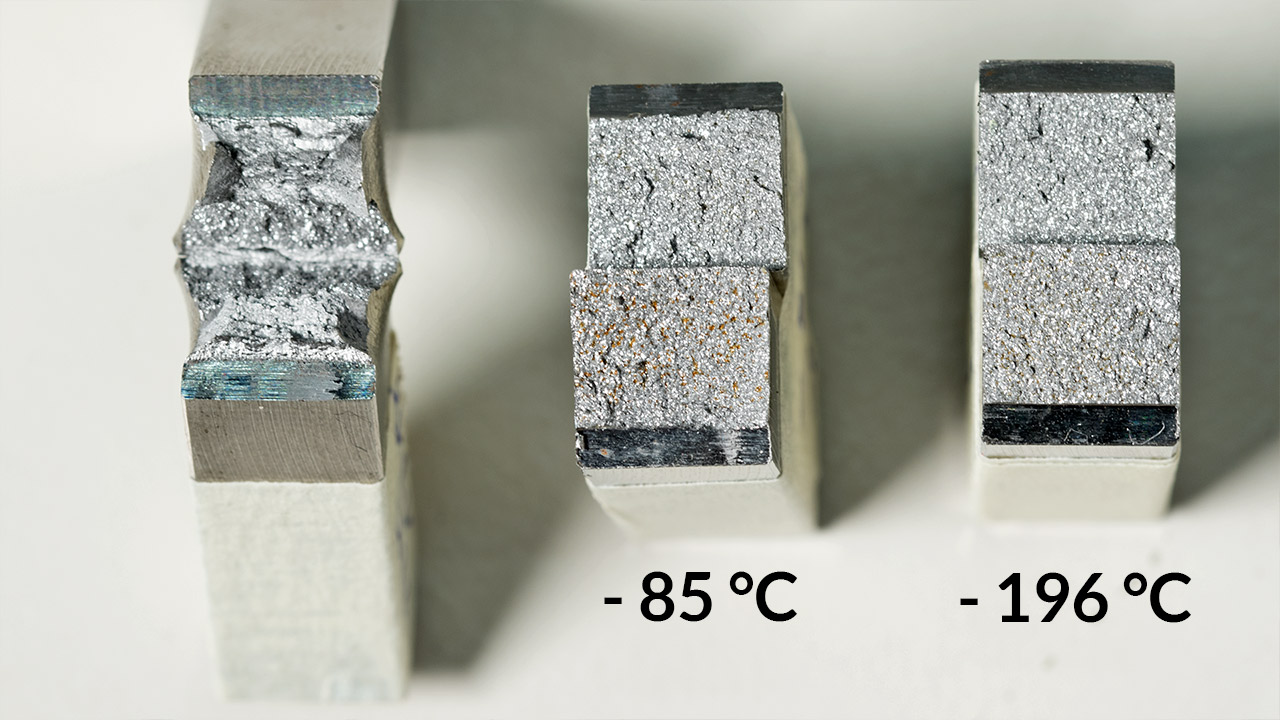

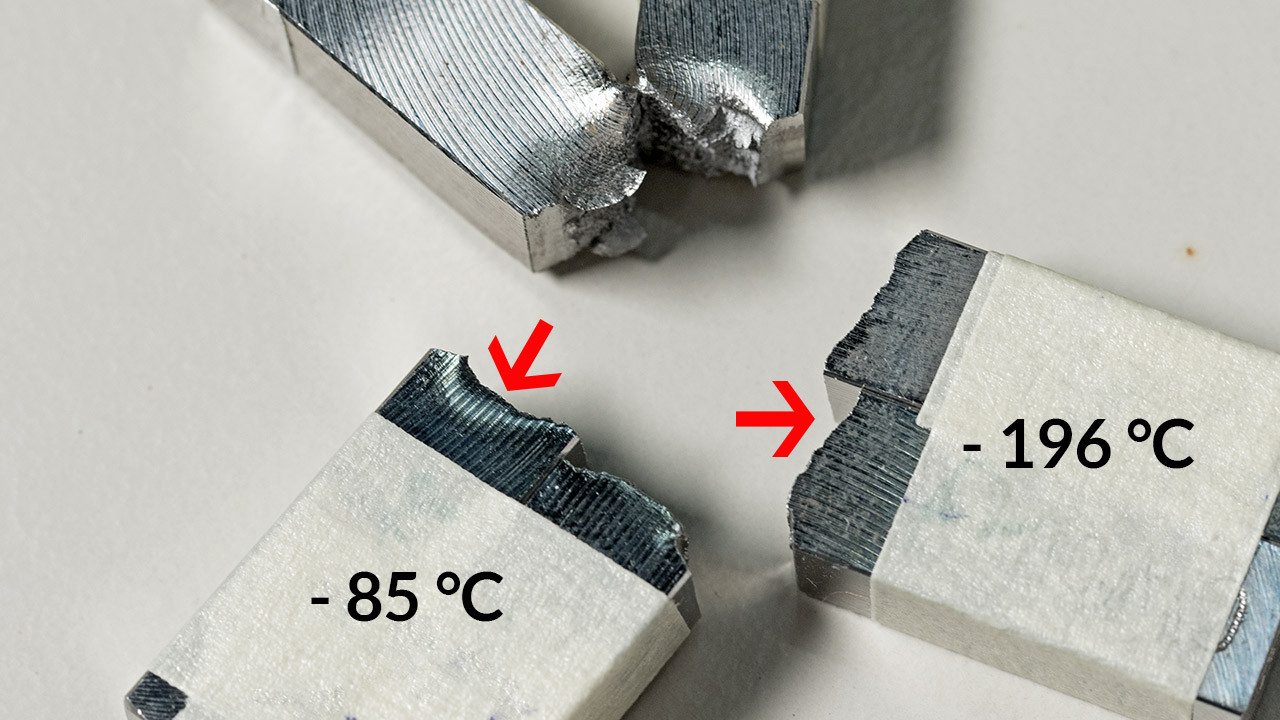

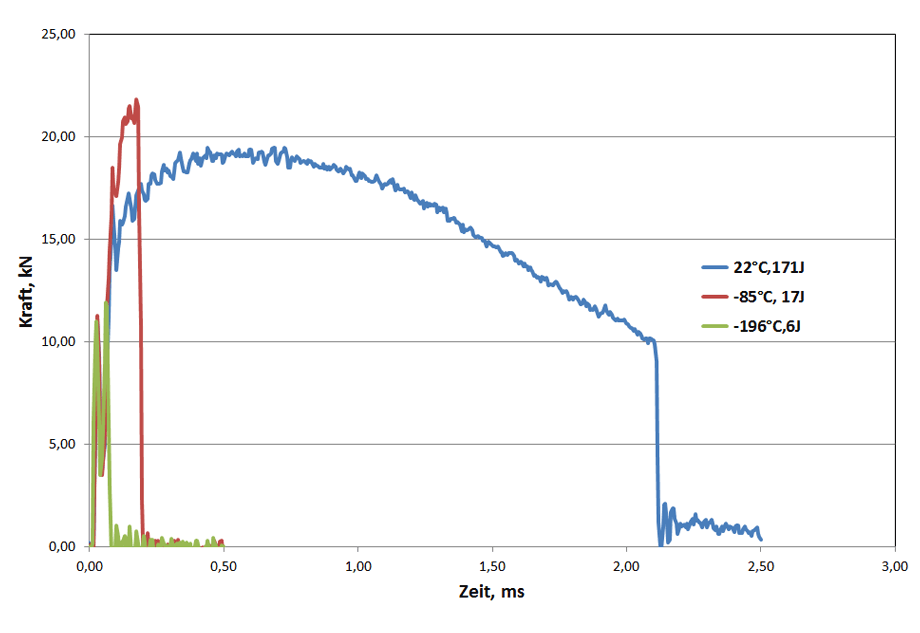

Beispielhafte Kurven und Makroaufnahmen der Bruchstellen unter "Einzelversuche".

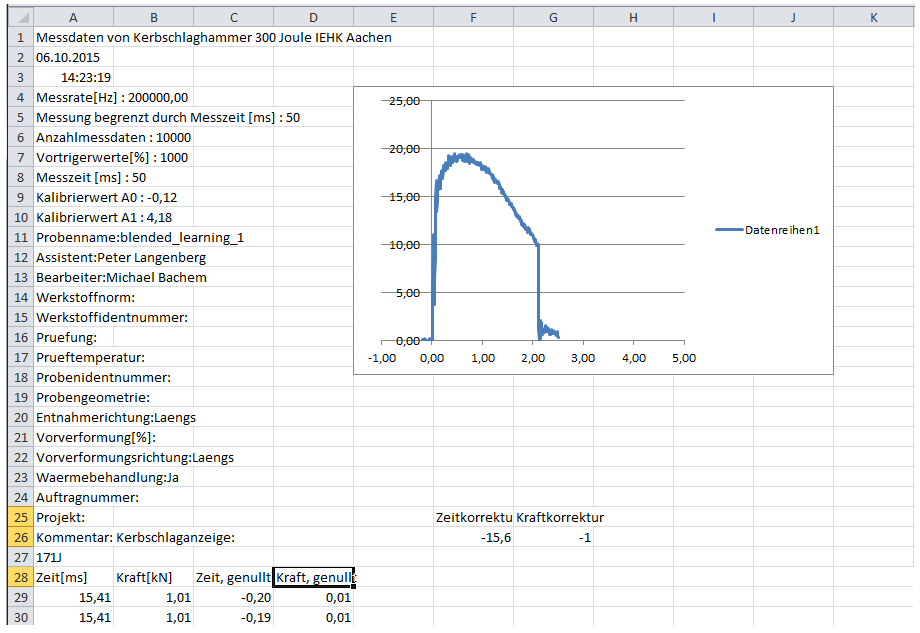

Während des Versuchs wird Dies gemessen. Das Diagramm zeigt eine typische Dies Kurve und ein deutliches Was-auch-immer.

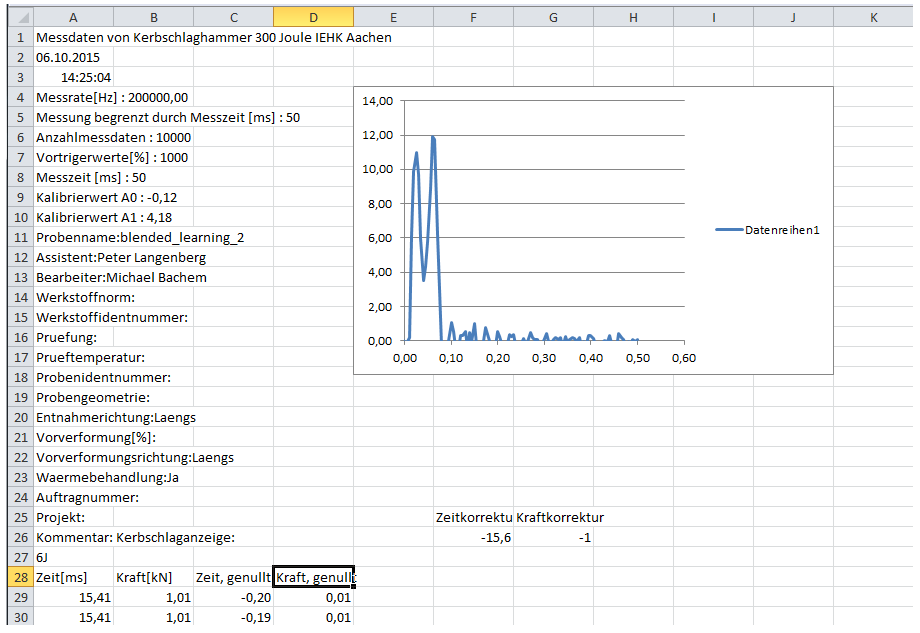

Messergebnis Probe 2
