Praktikum Werkstoffcharakterisierung
Durchführung
Die einzelnen Schritte:
- Einleitung
- Probenvorbereitung
- Probe: Ausgangsmesslängen auftragen
- Probenbezeichnung und Messlängen in Datenblatt eintragen
- Versuchsvorbereitung
- Deckel entriegeln und öffnen
- Matrize entnehmen
- Tribo-Folien-Sandwich vorbereiten
- Probe mittig einlegen, Markierungen nach oben
- Matrize auflegen
- Deckel schließen und verriegeln
- Versuchsdurchführung
- Niederhaltekraft aufbringen
- Stempel in Bewegung setzen
- Versuch beobachten
- Wenn Riss erkennbar Versuch beenden
- Versuch beenden
- Stempel nach unten fahren
- Deckel entriegeln und öffnen
- Matrize entnehmen
- Probe entnehmen
- Probe vermessen
- Endmesslängen in Datenblatt eintragen
Sie können die Listenelemente als Kapitel-Navigation benutzen.
Unterpunkte zu den Listenelementen finden Sie hinter dem Symbol
Messergebnisse

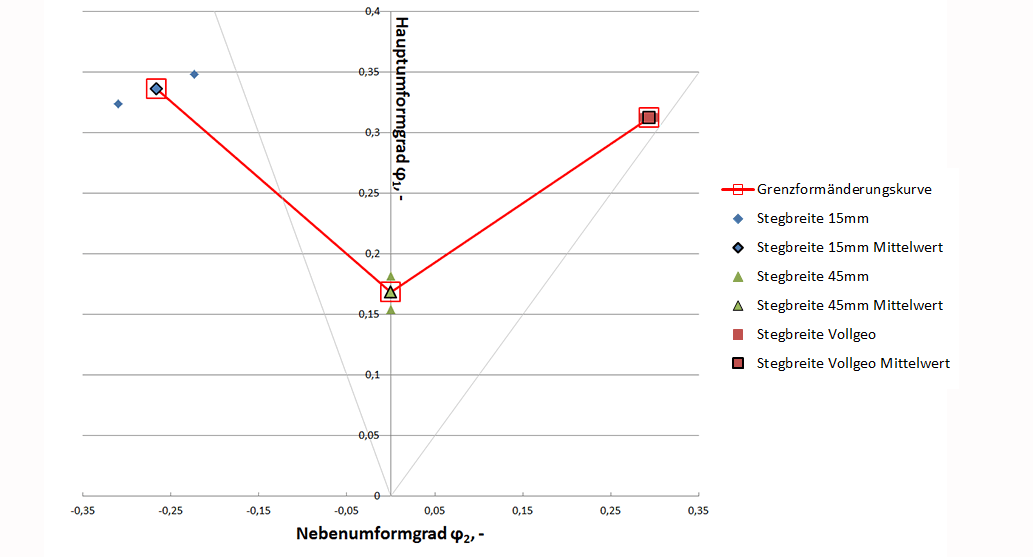

Grenzformänderungsschaubild
Messergebnis
Es soll ein Grenzformänderungsschaubild an einem gämgigen Tiefziehstahl erstellt werden. Anhand von FLC-50-Proben werden drei verschiedene Geometrien zweifach im Nakajima-Test geprüft.
Hilfestellung zur Auswertung ihrer Daten auf der nächsten Seite.

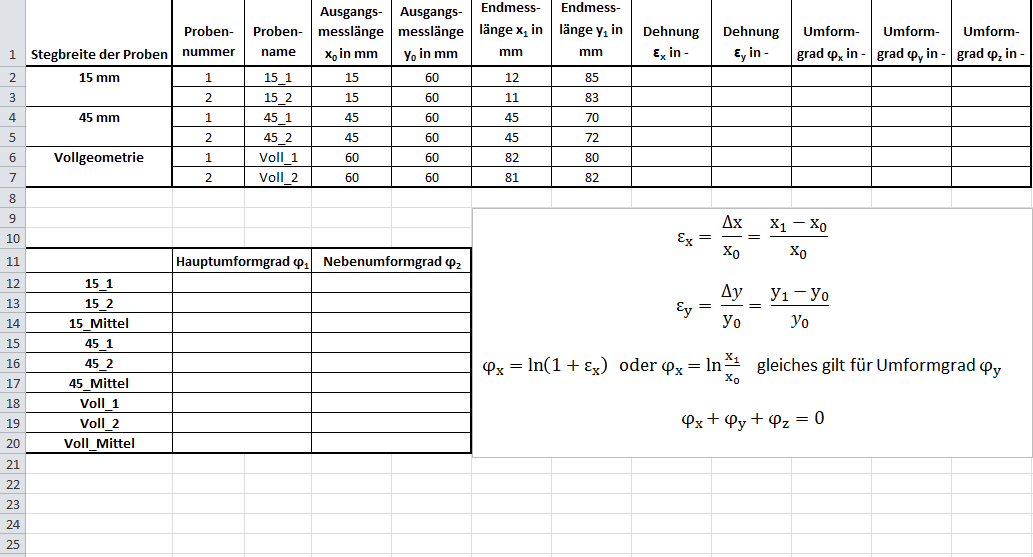

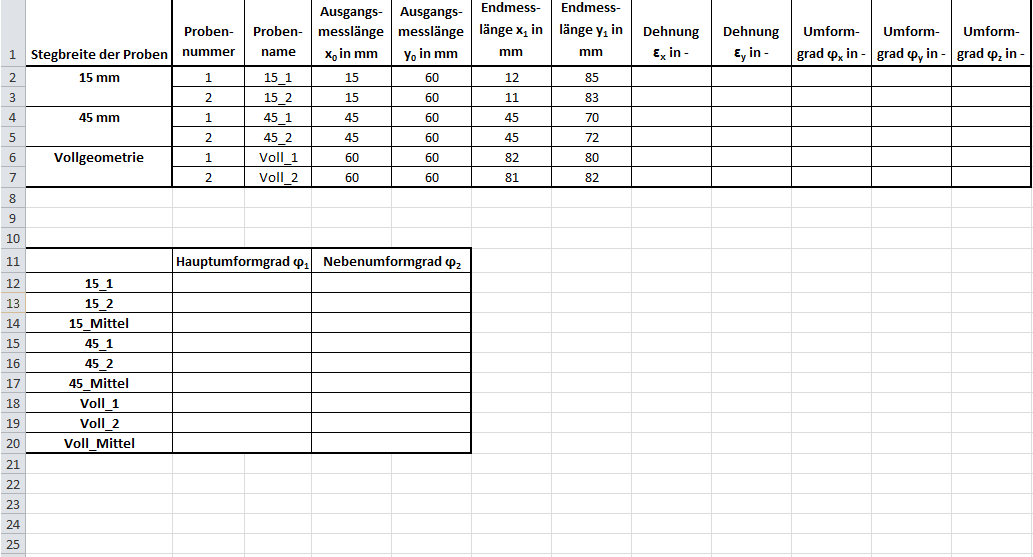

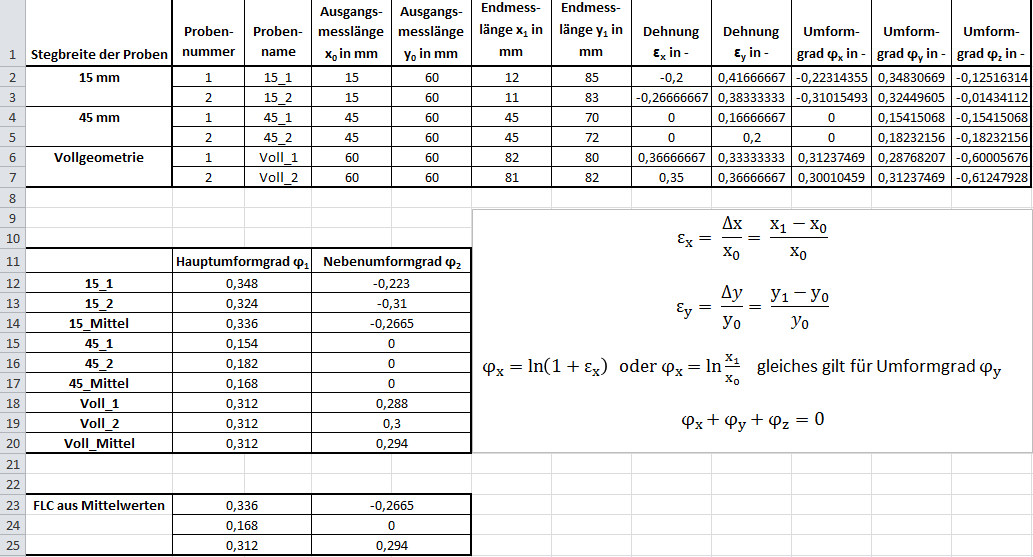

Auswertung
Die einzelnen Schritte zur Auswertung der Proben:
Übung
Checkliste Schritt für Schritt
Vorbereitung der Proben
- Ausgangsmesslängen auftragen
- Probenbezeichnung und Messlängen ins Protokoll eintragen
Vorbereitungen
- Deckel beidhändig entriegeln und öffnen
- Matrize entnehmen
- Tribo-Folien-Sandwich vorbereiten und einlegen
- Probe mittig einlegen, Markierungen nach oben
- Matrize auflegen
- Deckel schließen und verriegeln
Der Versuch
- Niederhaltekraft aufbringen
- Stempel in Bewegung setzen
- Versuch beobachten
- Sobald Riss erkennbar Versuch beenden
Versuch beenden
- Stempel nach unten fahren
- Deckel beidhändig entriegeln und öffnen
- Matrize entnehmen
- Probe entnehmen
- Tribo-Folien-Sandwich entnehmen
Abschlussmessung
- Endmesslängen ins Protokoll eintragen
