Fließkurven
Praktikum Werkstoffcharakterisierung

Durchführung


Kapitel:

Sie können die Listenelemente als Kapitel-Navigation benutzen.

Unterpunkte zu den Listenelementen finden Sie hinter dem Symbol

Messergebnisse


Exportdatei

Messergebnis

Im Praktikum sollen die Fließkurven von zwei unterschiedlichen Proben ausgewertet werden.
Die Durchführung haben Sie im Video vorher kennengelernt, die ermittelten Fließkurven müssen nun in Excel importiert und die Ergebnisse interpretiert werden.

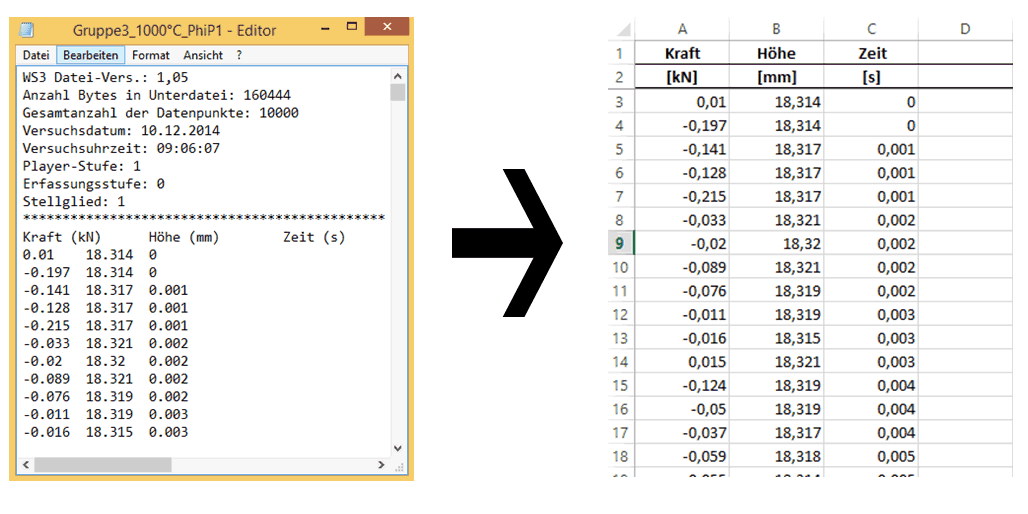

Die Versuchsdaten werden vom Mess-System als Textdatei bereitgestellt und müssen in Excel importiert werden. Die Ausgabedaten verwenden einen Punkt als Dezimaltrennzeichen.

Während des Versuchs wird Dies gemessen. Das Diagramm zeigt eine typische Dies Kurve und ein deutliches Was-auch-immer.


Messergebnis Probe 2

Fehlerkurven, Varianten, was ihr wollt.

Die entsprechende Anzahl Modals am Ende in das Template ziehen. Link X1 öffnet Modal X1 etc.

Beispiele durch Klick auswählbar.

Übung


Checkliste Schritt für Schritt


Ermittlung der Aufheizzeit

  • An Schutzhandschuhe und Schutzbrille denken
  • Probe mit Thermoelement einlegen
  • Zeit ermitteln bis Erreichen von 1000° C

Achtung Während der Arbeit am Ofen muss Schutzausrüstung getragen werden!

Probenvorbereitung

  • Kontrolle der Oberfläche
  • Probendimensionen bestimmen: d und H

Steuersoftware vorbereiten:

  • Eingabe der Probendimensionen
  • Eingabe von Verformungsgeschwindigkeit, -grad, -dauer

Durchführung

  • Aufbringen des Schmiermittels
  • Probe aufheizen
  • Probe mit vorgegebenen Parametern stauchen
  • Fließkurve sichern

Durchführung

  • Aufbringen des Schmiermittels
  • Probe aufheizen
  • Probe mit vorgegebenen Parametern stauchen
  • Fließkurve sichern
