Flachwalzen
Praktikum Prozesscharakterisierung

Durchführung

Gliederung:

Sie können die Listenelemente als Kapitel-Navigation benutzen.

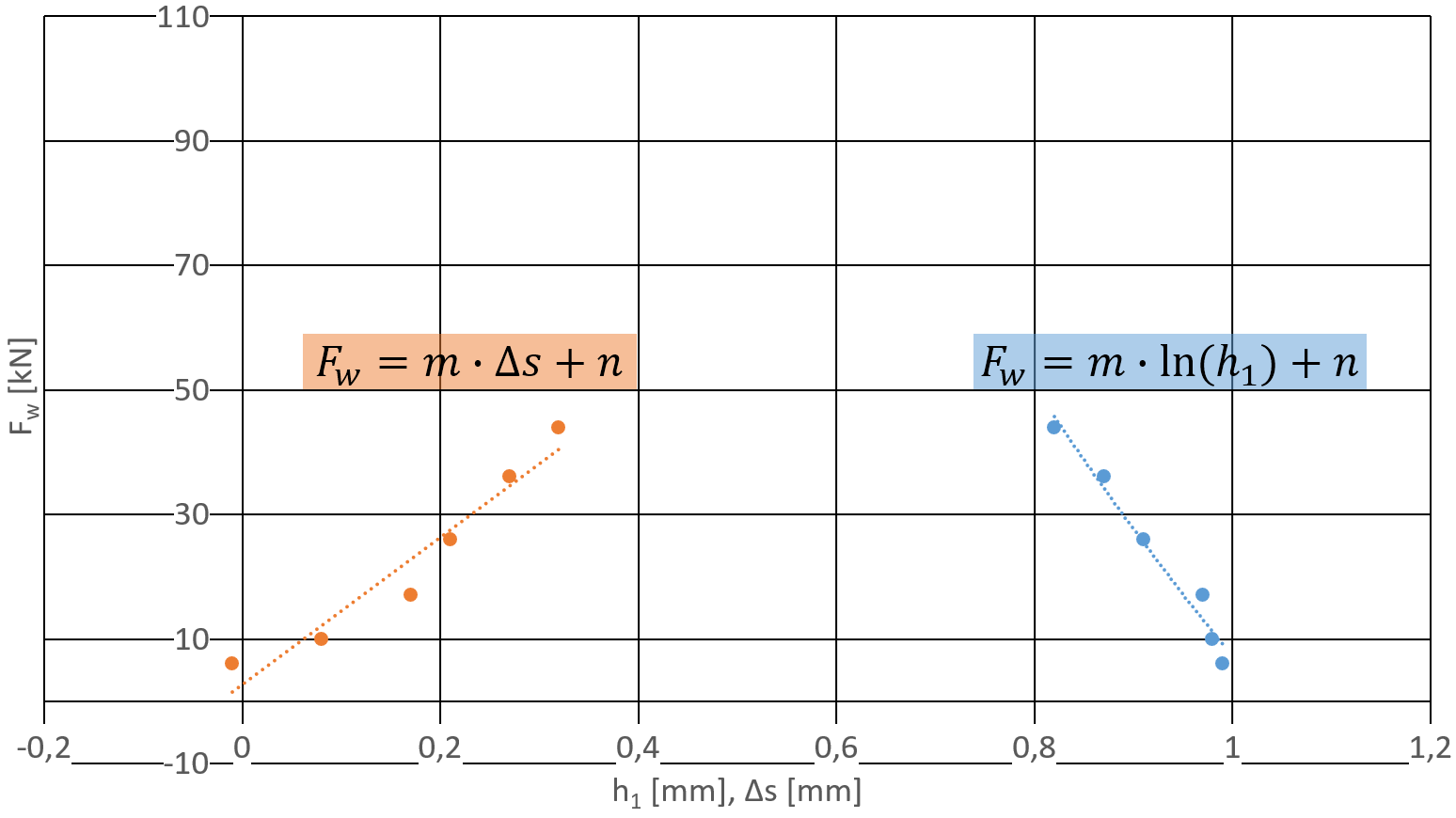

Messergebnisse

kurve

Walzkraft-Banddickenschaubild

Für das Walzkraft-Banddickenschaubild muss die Material- und die Gerüstkennlinie ermittelt werden. Für die Materialkennlinie wird eine logarithmische , für die Gerüstkennlinie eine lineare Interpolation verwendet.

kurve

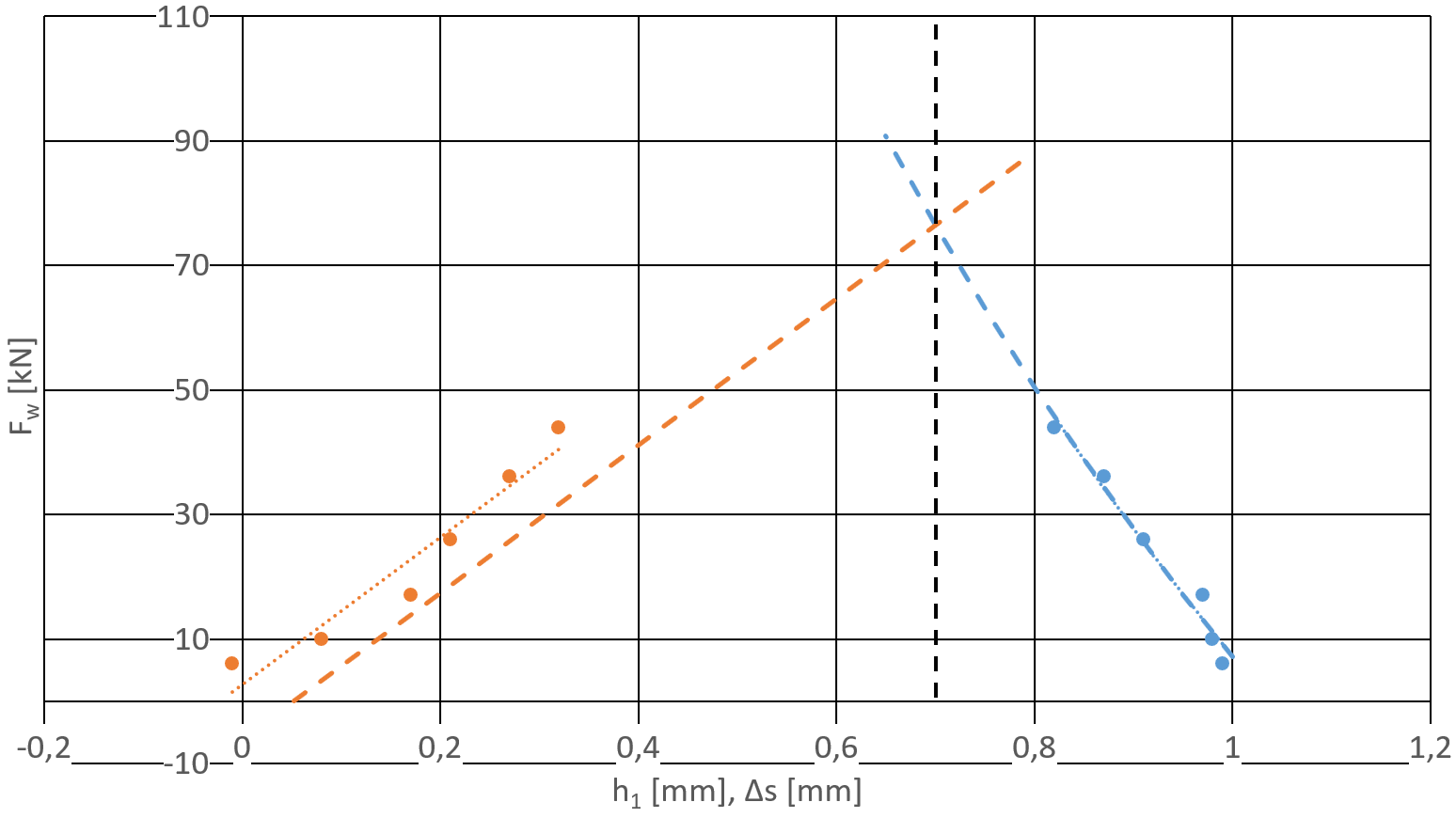

Walzkraft-Banddickenschaubild

Die Gerüstkennlinie wird verschoben, bis sich die Kennlinien bei der Zielblechhöhe schneiden. Wenn nötig werden die Kennlinien extrapoliert.

Checkliste

Die einzelnen Schritte:

1. Versuchsvorbereitung: Blechproben

Probenvorbereitung

  • Zuschneiden der Blechstreifen an der Blechschere
  • Stauchen der Blechstreifen an den Stirnseiten

2. Versuchsvorbereitung: Walzwerk

Vorbereitung des Walzwerkes

  • Starten der Kraftmessung
  • Einstellen des Walzspaltes auf die gewünschte Höhe

3. Durchführung

Versuch

  • Beim Walzen der Proben die Sicherheitshinweise beachten:
    Verletzungsgefahr durch scharfe Kanten
    Verletzungsgefahr durch drehende Maschinenteile
  • Ablesen der Walzkraft für die Versuchsauswertung

Achtung  Keine Handschuhe, langen Ärmel, offenen Haare, Schals, Armbänder o.ä.

4. Auswertung

Messwerte

  • Messung der Breite und Höhe der Proben
