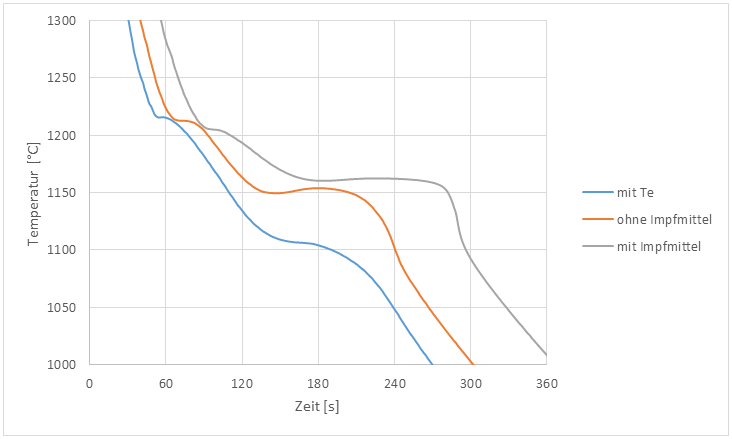

Zunächst sollen die drei während des Versuchs aufgezeichneten Zeit-Temperatur-Verläufe mit Hilfe eines Tabellenprogramms grafisch dargestellt werden, wie in der hier gezeigten Abbildung zu sehen ist. Dabei ist der Diagrammbereich so einzustellen, dass der für die thermische Analyse relevante Temperatur- und Zeitbereich möglichst deutlich zu erkennen ist.
Durch einen qualitativen Vergleich der drei Kurvenverläufe sollen die drei Kurven den passenden Tiegeln der thermischen Analyse zugeordnet werden.

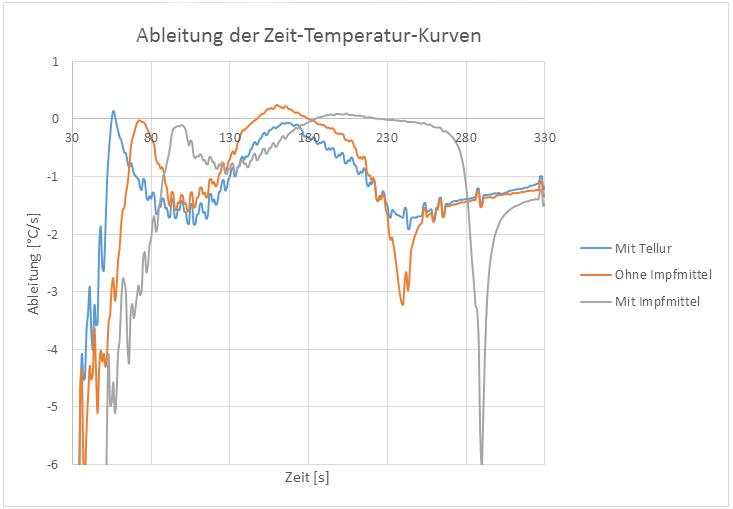

Für eine exakte Bestimmung der charakteristischen Temperaturen sollen die ersten Ableitungen dT/dt der drei Kurven gebildet
und grafisch aufgetragen werden.
Da diskrete Datenpunkte vorliegen, ergibt sich die Ableitung zum Zeitpunkt
t=t
i über den Differenzenquotienten:
Um den Kurvenverlauf der 1. Ableitung etwas zu glätten, kann alternativ der Mittelwert der Differenzenquotienten zwischen dem i-ten Datenpunkt und den beiden benachbarten Datenpunkten gebildet werden.
Bei der grafischen Darstellung der Ableitungen ist der Diagrammbereich auf den relevanten Bereich einzustellen.

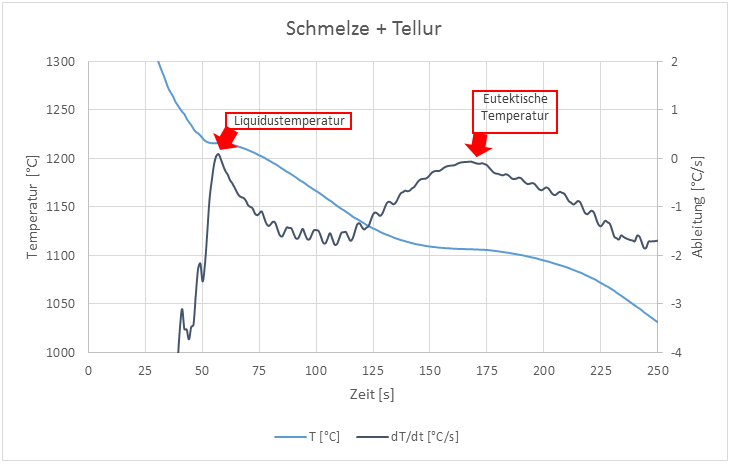

Die Bestimmung der Zeitpunkte beim Erreichen der Liquidustemperatur und der eutektischen Temperatur geschieht über die lokalen Maxima der Ableitung.
Die Temperaturen können anschließend aus der Zeit-Temperatur-Kurve abgelesen werden.

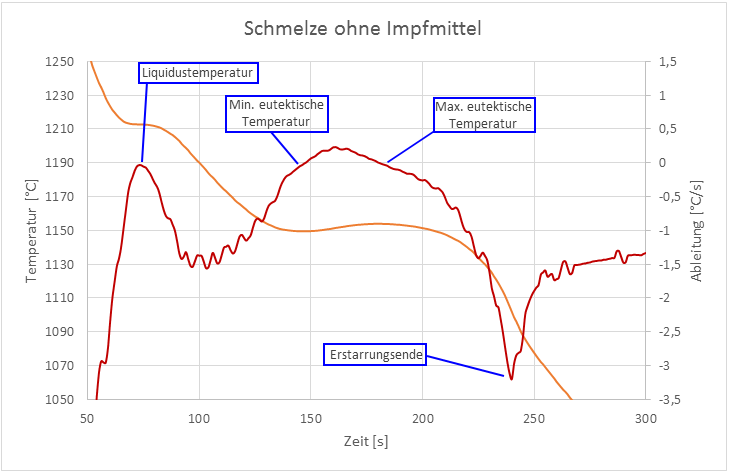

Für die zwei Schmelzen mit und ohne Impfmittel, welche nach dem Fe-C-System erstarren, werden die minimale und maximale Temperatur
während der eutektischen Erstarrung über die Nullstellen der Ableitung
bestimmt.
Das Erstarrungsende ist durch ein lokales Minimum der ersten Ableitung
gekennzeichnet.
Vergleichen Sie die Rekaleszenz und die Temperatur bei Erstarrungsende mit und ohne Impfmittel.

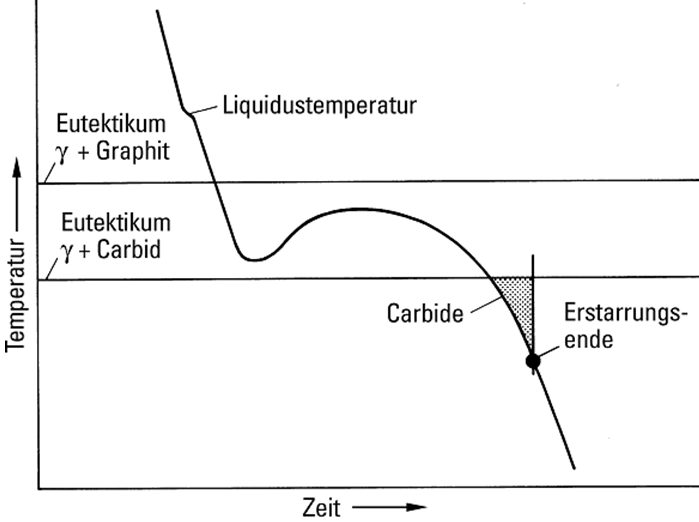

Vergleichen Sie die eutektische Temperatur des metastabilen Systems mit dem Erstarrungsende bei Erstarrung mit und ohne Impfmittel.
Ziehen Sie Schlussfolgerungen für die Bildung des Gefüges.
