beständigkeit von Keramik
Praktikum Werkstoffcharakterisierung
Durchführung
Praktikumsablauf:
-
Probenvorbereitung:
Hochtemperaturthermoschock - Die Durchführung würde zu lange dauern und kann deshalb von Ihnen nicht selbst vorgenommen werden. Der Film erklärt das Wirkprinzip.
-
Probenvorbereitung:
Thermoschock in Wasser - Komplette Schutzausrüstung anlegen
- Eimer bereit stellen
- Greifzange möglichst einhändig bedienen
-
Versuchsvorbereitung:
Messen + Wiegen - Querschnitt und Länge bestimmen
- Gewicht bestimmen
-
Versuch:
Resonanzfrequenz-Dämpfungsanalyse - Software starten
- Dimensionen eingeben
- "Node distance" ablesen und Drahtabstand entspechend einstellen
- Probe ausrichten, Mikrofon und Probenanregung positionieren
- Messung durchführen
- Sichern der Messwerte
-
Versuch:
Kaltbiegefestigkeit - Messprogramm auswählen
- Probe in Maschine einlegen und Tür schließen
- Starten des Messprogramms
- Notieren der Bruch-Druckspannung
Sie können die Listenelemente als Kapitel-Navigation benutzen.
Unterpunkte zu den Listenelementen finden Sie hinter dem Symbol
Messergebnisse
Messergebnisse
Im Praktikumsversuch werden Ihnen drei unterschiedliche Materialien zur Verfügung stehen, die jeweils drei unterschiedliche „Vorgeschichten“ haben. Der Zustand, in denen sich die vorliegenden Proben befinden, ist Ihnen nicht bekannt. Die Proben werden lediglich neutral beschriftet sein.
Ziel des Praktikumsversuchs ist es, sowohl anhand einer zerstörungsfreien (RFDA) als auch einer zerstörenden Prüfmethode (KBF) eine Charakterisierung der Proben vorzunehmen und sie im Anschluss zu kategorisieren.
Aufgabenbeschreibung unter AUSWERTUNG...
Auswertung RFDA

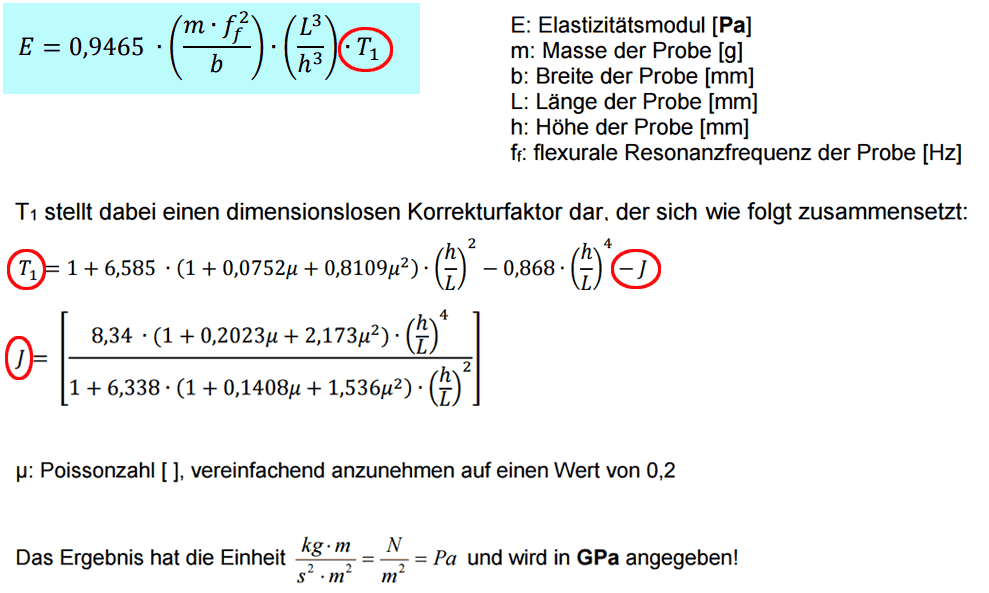

Mit Hilfe der Resonanzfrequenz-Dämpfungsanalyse kann die Steifigkeit der Proben bestimmt werden. Nach der automatischen Anregung der Probe durch einen mechanischen Impuls wird das erzeugte akustische Signal bzw. das Abklingen des Signals von einem Mikrofon detektiert und von der Software gespeichert. Durch Kombination des somit erhaltenen Frequenzsignals und der bekannten Probengeometrie lässt sich der E-Modul gemäß ASTM C1548 berechnen.
Allgemeiner Hinweis zur Auswertung: Ergebnisse ohne Rechenweg können leider nicht berücksichtigt werden. Wir bitten Sie daher mindestens EINE Beispielrechnung je Auswertungsteil inkl. eingesetzter Größen anzugeben!
Auswertung KBF

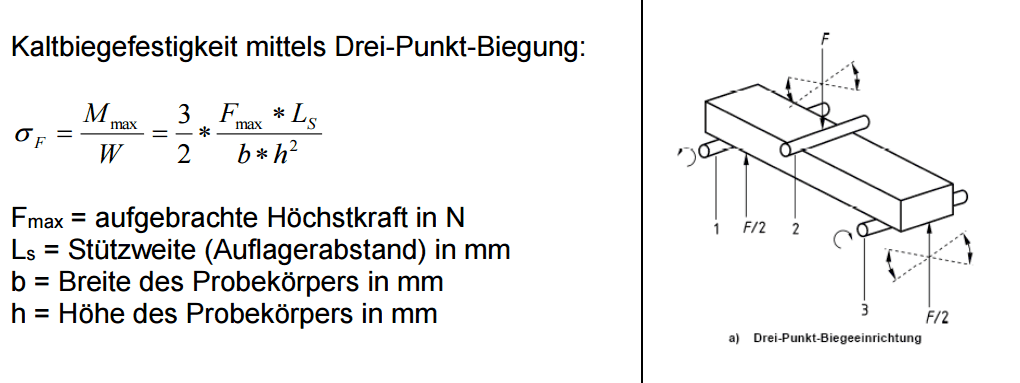

Um die Probekörper vergleichen zu können, berechnen Sie bitte die jeweilige Kaltbiegefestigkeit σF nach der angegebenen Formel.
Allgemeiner Hinweis zur Auswertung: Ergebnisse ohne Rechenweg können leider nicht berücksichtigt werden. Wir bitten Sie daher mindestens EINE Beispielrechnung je Auswertungsteil inkl. eingesetzter Größen anzugeben!
Übung
Checkliste Schritt für Schritt
Probenvorbereitungen
Da die Durchführung zu lange dauern würde kann Sie von Ihnen nicht selbst vorgenommen werden. Es werden für den Versuch aber genügend so vorbereitete Proben für Sie bereit liegen.
Probenvorbereitung: Thermoschock in Wasser
- Schutzausrüstung anlegen
- Eimer bereit stellen
- Beim Entnehmen der Probe die Zange möglichst einhändig greifen
Achtung Während der Probenvorbereitung muss die Schutzausrüstung
getragen werden!
Lange Hose und geschlossenes Schuhwerk sind Pflicht!

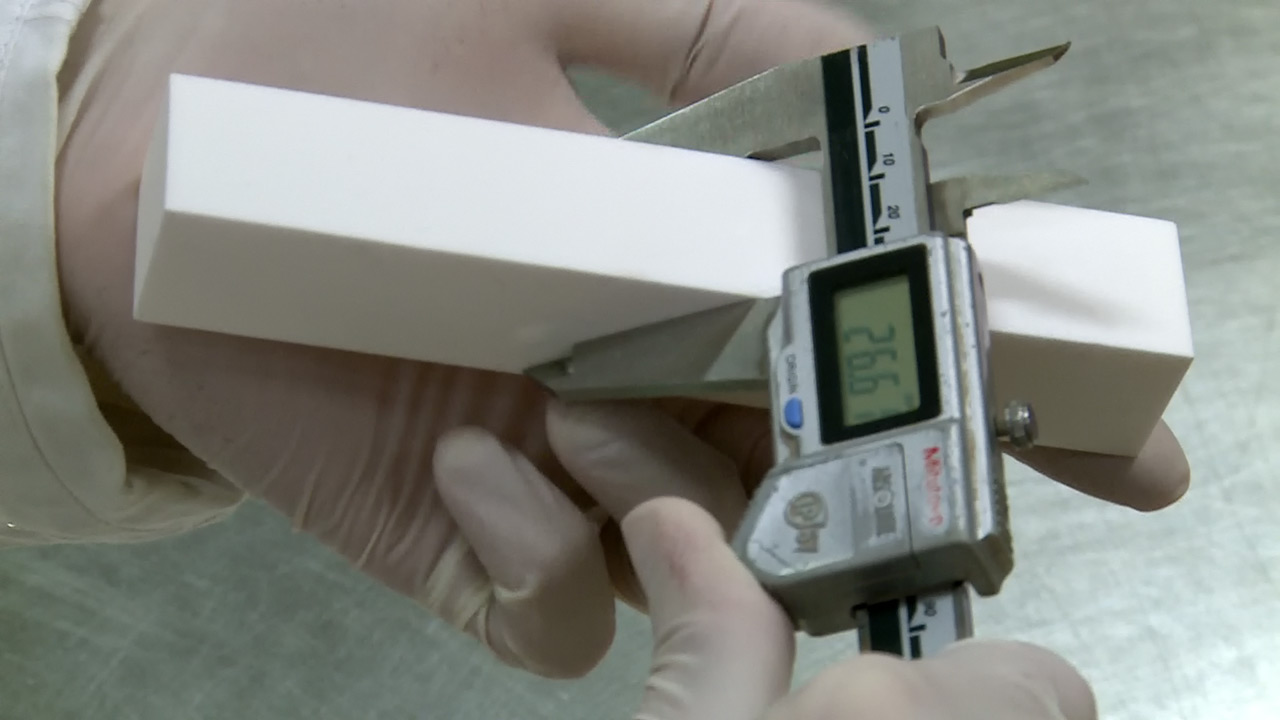

Versuchsvorbereitung: Messen + Wiegen
- Querschnitt und Länge bestimmen
- Gewicht bestimmen
Hinweis Daran denken den Messschieber zu kalibrieren und die Waage zu tarieren.
Versuch: Resonanzfrequenz-Dämpfungsanalyse
- Software starten
- Dimensionen eingeben
- "Node distance" ablesen und Abstand der Drahtauflager entsprechend einstellen
- Probe ausrichten, Mikrofon und Probenanregung korrekt positionieren
- Messung durchführen
- Messwerte sichern
Hinweis Denken Sie daran die Frequenzwerte für die Auswertung zu notieren.
Versuch: Kaltbiegefestigkeit
- Messprogramm "Biegzug frei" auswählen
- Maximale Probenanzahl 30 bestätigen
- Tür öffnen, Probe in Maschine einlegen und ausrichten, Tür schließen
- Starten des Messprogramms
- Nach Brucherkennung Maximalkraft notieren
Hinweis Denken Sie daran die Maximalkraft in kN zu notieren.
